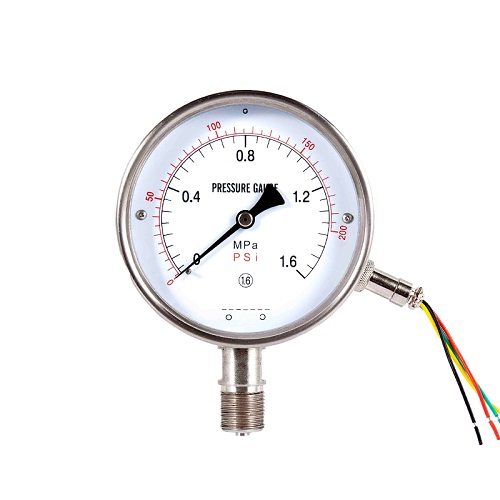

سنجهای فشار از راه دور YTT
Cat:سنج
◆ مدل: ytt100 ytt100a ytt150 ytt150a ◆ کاربرد: این نوع ابزار برای اندازه گیری ف...
جزئیات را مشاهده کنید متر فشار انتقال از راه دور
در تولید صنعتی و زمینه های مختلف مهندسی ، اندازه گیری فشار یک کار مهم است. سنجهای فشار انتقال از راه دور ، به عنوان ابزارهایی که می توانند مقادیر فشار را به سیگنال های الکتریکی تبدیل کنند و آنها را از راه دور منتقل کنند ، نقش غیر قابل تعویض دارند. آنها نه تنها می توانند مقادیر فشار را در زمان واقعی نشان دهند بلکه می توانند داده ها را به مرکز کنترل از راه دور منتقل کنند و اپراتورها را برای نظارت و تنظیم در هر زمان تسهیل می کنند.
امروز ، بیایید به مدل ها ، ساختارها و مواد سنجهای فشار Fartray بپردازیم.
1. رونمایی از معنی اعداد مدل
شماره مدل سنج فشار از راه دور معمولاً حاوی اطلاعات زیادی است. قوانین نامگذاری برای مدل های تولید کنندگان مختلف ممکن است کمی متفاوت باشد ، اما به طور کلی آنها از الگوهای خاصی پیروی می کنند. گرفتن مشترک YTZ-150 به عنوان نمونه:
"y" یک سنج فشار را نشان می دهد ، که نمادی جهانی برای محصولات فشار سنج است ، نشان می دهد که متعلق به دسته ابزارهای اندازه گیری فشار است.
"TZ" به طور کلی روش انتقال از راه دور ، مانند انتقال از راه دور مقاومت را نشان می دهد. در اینجا ، این نشان می دهد که این فشار فشار از طریق تغییرات مقاومت به انتقال از راه دور سیگنال های فشار دست می یابد.
"150" نشان می دهد که قطر اسمی شماره گیری فشار سنج 150 میلی متر است. قطر شماره گیری بزرگتر باعث می شود خوانش ها واضح تر و برای موقعیت هایی مناسب باشد که مقدار فشار باید از فاصله مشاهده شود.
علاوه بر این ، برخی از مدل ها با حروف دیگر دنبال می شوند. به عنوان مثال ، "Z" ممکن است یک نوع مقاوم در برابر شوک را نشان دهد ، نشان می دهد که این فشار از راه دور از توانایی خاصی برای مقاومت در برابر لرزش مکانیکی برخوردار است و برای محیط های کاری با ارتعاشات مناسب است. "B" ممکن است مواد استیل ضد زنگ را نشان دهد ، به این معنی که سنج فشار فولاد ضد زنگ را به عنوان ماده خود انتخاب می کند و مقاومت در برابر خوردگی آن را افزایش می دهد و برای اندازه گیری فشار از رسانه های خورنده مناسب است.
2. تجزیه و تحلیل جامع از ساختار داخلی
سنج فشار از راه دور عمدتاً از قسمت اندازه گیری ، عناصر مقاومت ، مکانیسم انتقال ، رابط مسکن و اتصال و غیره تشکیل شده است.
بخش اندازه گیری: مؤلفه اصلی لوله بوردون است که یک لوله فلزی توخالی است که به شکل خاصی خم شده است (معمولاً به شکل C). هنگامی که فشار محیط اندازه گیری شده وارد لوله بوردون می شود ، انتهای لوله به دلیل نیرو تحت تغییر شکل الاستیک قرار می گیرد. هرچه فشار بیشتر شود ، تغییر شکل آشکارتر خواهد بود. این تغییر شکل پایه ای برای اندازه گیری فشار است و تبدیل و صفحه نمایش سیگنال بعدی همه بر این اساس است.
عنصر مقاومت: معمولاً از پتانسیلومتر کشویی استفاده می شود. برس به مکانیسم انتقال لوله بهار وصل شده است. هنگامی که لوله بهار به دلیل تغییر فشار تغییر شکل می یابد ، برس را به سمت پتانسیلومتر سوق می دهد و از این طریق مقدار مقاومت پتانسیلومتر را تغییر می دهد. این تغییر در مقدار مقاومت متناسب با فشار اندازه گیری شده است ، و دستیابی به تبدیل از سیگنال فشار به سیگنال مقاومت است.
مکانیسم انتقال: از میله های اتصال ، چرخ دنده ها و غیره تشکیل شده است. به عنوان "پل" و "تقویت کننده" عمل می کند. از یک طرف ، تغییر شکل جزئی لوله بهار را به برس منتقل می کند و باعث می شود آن روی پتانسیلومتر بچرخد. از طرف دیگر ، جابجایی جزئی از لوله بهار را تقویت می کند ، و نشانگر را برای چرخش روی شماره گیری سوق می دهد تا مقدار فشار را به صورت محلی نشان دهد.
پوسته: عملکرد اصلی آن محافظت از اجزای داخلی ، جلوگیری از گرد و غبار ، رطوبت ، برخورد مکانیکی و غیره است که باعث آسیب به قسمت های دقیق داخلی می شود. مواد پوسته متداول شامل فولاد کربن و فولاد ضد زنگ است. پوسته های فولادی کربن هزینه کمتری دارند و برای محیط های کاری عمومی مناسب هستند. پوسته های فولادی ضد زنگ دارای خاصیت پیشگیری از زنگ زدگی و مقاومت در برابر خوردگی هستند و برای محیط های سخت مانند آنهایی که دارای شرایط مرطوب یا گازهای خورنده یا مایعات هستند مناسب هستند.
رابط اتصال: این برای اتصال تجهیزات آزمایش شده به خط لوله استفاده می شود. روش اتصال مشترک اتصال به هم است. به عنوان مثال ، مشخصات موضوعی M20*1.5 کاملاً مورد استفاده قرار می گیرد. این روش اتصال برای نصب مناسب است و عملکرد آب بندی خوبی دارد و اطمینان حاصل می کند که محیط آزمایش شده نشت نخواهد کرد.
3. انتخاب مواد
انتخاب مواد برای هر مؤلفه فشار از راه دور به طور مستقیم بر عملکرد آن ، دامنه قابل اجرا و عمر خدمات تأثیر می گذارد:
مواد لوله بوردن:
آلیاژ مس: مانند برنز فسفر ، و غیره ، از نظر کشش و مقاومت در برابر خوردگی خوب است و قیمت های نسبتاً کمی دارد. آنها برای اندازه گیری فشار مایعات ، گازها یا بخارات که هیچ خطر انفجاری ندارند ، مناسب هستند ، متبلور نمی شوند ، جامد نمی شوند و باعث خوردگی آلیاژهای مس و مس نمی شوند. به عنوان مثال ، از آنها برای اندازه گیری فشار رسانه های مشترک مانند آب و هوا استفاده می شود.
فولاد ضد زنگ: موادی مانند فولاد ضد زنگ 304/316/316L از مقاومت در برابر خوردگی بسیار قوی برخوردار است. آنها برای اندازه گیری فشار مایعات ، گازها یا بخارات که دارای طبیعت قلیایی ضعیف هستند اما خطر انفجار ندارند ، مناسب هستند ، متبلور نمی شوند و جامد نمی شوند. آنها به طور گسترده در صنایعی مانند مهندسی شیمی ، نفت و داروهای دارویی مورد استفاده قرار می گیرند. رسانه های اندازه گیری شده در این صنایع اغلب دارای خاصیت خورنده خاصی هستند.
مواد پوسته:
کربن فولاد: این کار مقرون به صرفه ، پردازش آسان است و می تواند نیازهای محافظت از فشار سنج را در محیط های عمومی برآورده کند. در بعضی موارد که مقاومت در برابر خوردگی به شدت مورد نیاز نیست و محیط زیست نسبتاً خشک و بدون مواد خورنده است ، مانند کارگاه های پردازش مکانیکی معمولی ، می توان سنجهای فشار انتقال از راه دور از راه دور را انتخاب کرد.
فولاد ضد زنگ: خاصیت ضد تشنج و مقاومت در برابر خوردگی بسیار عالی دارد. حتی در مرطوب یا محیط هایی با گازهای خورنده یا مایعات ، می تواند برای مدت طولانی پایدار باشد. در صنایعی مانند مهندسی شیمی ، مهندسی دریایی و فرآوری مواد غذایی ، جایی که شرایط کار سخت است ، فشار فشار از راه دور از راه دور محصور شده از فولاد ضد زنگ انتخاب بهتری است.
مواد اتصال:
کانکتور مس: معمولاً در رابطه با لوله های بهاری آلیاژ مس استفاده می شود ، برای سیستم های اندازه گیری فشار بدون رسانه خورنده مناسب است. سازگاری خوبی با لوله های بهاری آلیاژ مس دارد و می تواند اتصال عالی و عملکرد آب بندی را تضمین کند.
مفصل فولاد ضد زنگ: همراه با لوله بهار استیل ضدزنگ ، برای موقعیت های مربوط به رسانه های خورنده مناسب است. مقاومت در برابر خوردگی آن با لوله بهار استیل ضدزنگ سازگار است ، به طور موثری از نشت و سایر مشکلات موجود در مفصل به دلیل خوردگی رسانه جلوگیری می کند و از این طریق قابلیت اطمینان و عمر خدمات کل سیستم را افزایش می دهد.
خلاصه:
مدل ، ساختار و مواد سنج فشار از راه دور به هم پیوسته و متقابلاً تأثیرگذار هستند. هنگام انتخاب فشار سنج از راه دور ، لازم است این عوامل را به طور جامع بر اساس سناریوی کاربرد خاص ، ویژگی های محیط اندازه گیری شده و الزامات دقت اندازه گیری در نظر بگیرید. فقط در این روش می توان فشار فشار از راه دور در حین کار خود به طور پایدار و قابل اعتماد عمل کرد و پشتیبانی دقیق از فشار داده ها را برای تولید صنعتی و ساخت و سازهای مهندسی فراهم کرد. ما امیدواریم که از طریق این مقدمه ، همه بتوانند درک عمیق تری از سنجهای فشار از راه دور داشته باشند. $ $
