ابزارهای فشار چگونه با سنسورهای فشار و مبدل ها مقایسه می شوند؟

ابزارهای فشار در مقابل سنسورهای فشار در مقابل مبدل های فشار: درک تفاوت ها

مقدمه
فشار یک پارامتر فیزیکی اساسی است که نقش مهمی در صنایع بی شماری از جمله اتوماسیون خودرو ، هوافضا ، پزشکی و صنعتی دارد. اندازه گیری دقیق فشار برای حفظ عملکرد ، ایمنی و کارآیی سیستم ضروری است. بدون نظارت مناسب ، سیستم ها می توانند با نقص عملکرد ، خطرات ایمنی یا کاهش بهره وری روبرو شوند.

در دنیای اندازه گیری فشار ، اصطلاحاتی مانند ابزارهای فشار ، سنسورهای فشار و مبدل های فشار اغلب به صورت متناوب مورد استفاده قرار می گیرند که می تواند سردرگمی ایجاد کند. در حالی که این دستگاه ها مرتبط هستند ، هر یک نقش متمایز در تشخیص ، تبدیل و نمایش داده های فشار دارند. درک تفاوت بین آنها برای انتخاب دستگاه مناسب برای برنامه خاص شما مهم است.

این مقاله با هدف روشن شدن این مفاهیم ، مقایسه ویژگی های آنها و ارائه راهنمایی در مورد نحوه انتخاب مناسب ترین دستگاه اندازه گیری فشار است.

ابزارهای فشار چیست؟
ابزارهای فشار دسته گسترده ای از دستگاه ها هستند که برای اندازه گیری ، نظارت و گاهی کنترل فشار در یک سیستم طراحی شده اند. آنها به یک عملکرد واحد محدود نمی شوند بلکه شامل ابزارها و دستگاه های مختلفی هستند که می توانند اطلاعات فشار را تشخیص داده ، نمایش یا انتقال دهند.

نمونه هایی از ابزارهای فشار

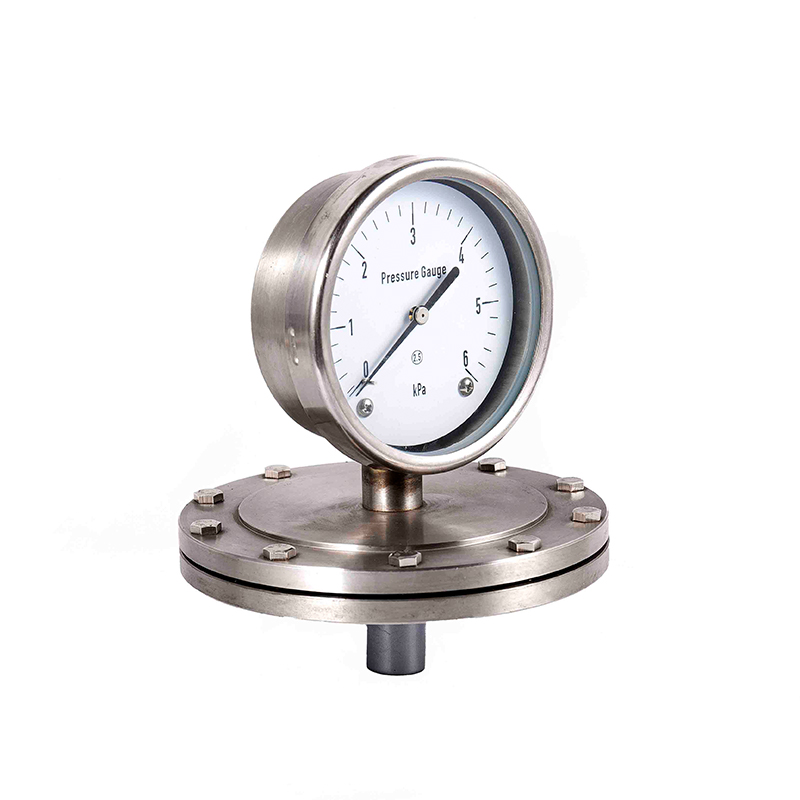

سنجهای فشار: ابزارهای مکانیکی که نشانه ای از فشار سیستم را ارائه می دهد. انواع متداول شامل سنجهای شماره گیری آنالوگ و سنجهای دیجیتال است.
فرستنده فشار: دستگاه هایی که فشار را به یک سیگنال الکتریکی برای نظارت و کنترل از راه دور تبدیل می کنند.
سوئیچ های فشار: ابزارهایی که هنگام رسیدن به آستانه فشار خاص ، یک مدار الکتریکی را فعال می کنند ، که اغلب برای ایمنی یا اتوماسیون استفاده می شود.
Manometers: دستگاه هایی که با استفاده از یک ستون مایع ، معمولاً در برنامه های آزمایشگاهی یا فشار کم استفاده می شوند ، فشار را اندازه گیری می کنند.
برنامه ها و توابع عمومی
ابزارهای فشار به طور گسترده در صنایع برای کارهایی مانند:

نظارت بر سیستم های هیدرولیک و پنوماتیک
تضمین ایمنی در خطوط لوله تحت فشار
کنترل فشار در سیستم های HVAC
اندازه گیری فشار گاز و مایع در آزمایشات آزمایشگاهی

سنسورهای فشار چیست؟

سنسورهای فشار اجزای تخصصی در دسته وسیع تر از ابزارهای فشار هستند. نقش اصلی آنها تشخیص فشار در یک سیستم و تبدیل آن به یک سیگنال قابل اندازه گیری است که می تواند توسط سایر دستگاه ها تفسیر یا منتقل شود. بر خلاف سنجهای مکانیکی که مستقیماً فشار را نشان می دهند ، سنسورها روی دقت ، تبدیل سیگنال و ادغام با سیستم های الکترونیکی تمرکز می کنند.

سنسورهای فشار چگونه کار می کنند
اصل اساسی در پشت یک سنسور فشار شامل تبدیل فشار اعمال شده به یک سیگنال قابل خواندن است. بیشتر سنسورها از دیافراگم یا غشایی استفاده می کنند که تحت فشار تغییر شکل می یابد. این تغییر مکانیکی سپس با استفاده از فن آوری های مختلف سنجش به یک سیگنال الکتریکی تبدیل می شود.

انواع سنسورهای فشار
سنسورهای فشار سنج کرنش

از سنجهای کرنش متصل به دیافراگم استفاده کنید.
تغییر شکل دیافراگم مقاومت الکتریکی سنج فشار را تغییر می دهد و یک سیگنال قابل اندازه گیری ایجاد می کند.
معمولاً در سیستم های صنعتی و هیدرولیک به دلیل صحت و قابلیت اطمینان استفاده می شود.
سنسورهای فشار خازنی

اندازه گیری تغییرات در ظرفیت ناشی از حرکت دیافراگم.
حساسیت بالایی را فراهم کنید و اغلب در برنامه های کم فشار یا ابزارهای دقیق مورد استفاده قرار می گیرند.
سنسورهای فشار پیزوالکتریک

در هنگام استفاده از استرس مکانیکی ، از مواد پیزوالکتریک استفاده کنید.
ایده آل برای اندازه گیری فشار پویا ، مانند نظارت بر لرزش یا فرآیندهای صنعتی با سرعت بالا.
سنسورهای فشار پیزوره

به مواد نیمه هادی اعتماد کنید که مقاومت الکتریکی آنها تحت فشار تغییر می کند.
بسیار حساس و معمولاً در کاربردهای خودرو و پزشکی استفاده می شود.
برنامه های سنسورهای فشار
سنسورهای فشار به طور گسترده در صنایع مختلف استفاده می شوند:

اتوماسیون صنعتی: نظارت بر فشارهای هیدرولیک و پنوماتیک در ماشین آلات.
اتومبیل: اندازه گیری فشار تایر ، تزریق سوخت و فشار منیفولد موتور.
دستگاه های پزشکی: نظارت بر فشار خون و سیستم های تنفسی.
هوافضا: اندازه گیری فشار کابین ، سیستم های سوخت و کنترل هیدرولیک.
غذای اصلی: سنسورهای فشار برای تشخیص دقیق فشار و تبدیل آن به سیگنالی که توسط سیستم های الکترونیکی قابل کنترل یا پردازش است ، بسیار مهم هستند. آنها ستون فقرات سیستم های اندازه گیری فشار خودکار مدرن را تشکیل می دهند.

مبدل های فشار چیست؟

مبدل های فشار دستگاه های تخصصی هستند که برای تبدیل فشار به یک سیگنال الکتریکی استاندارد طراحی شده اند که می توانند توسط سیستم های کنترل ، دستگاه های دستیابی به داده ها یا نمایشگرهای دیجیتال تفسیر شوند. در حالی که سنسورهای فشار سیگنال خام را از فشار تشخیص داده و تولید می کنند ، مبدل ها اغلب شامل تهویه سیگنال هستند و آنها را برای ادغام در سیستم های خودکار یا الکترونیکی آماده می کنند.

مبدل های فشار چگونه کار می کنند
مبدل فشار به طور معمول از موارد زیر تشکیل شده است:

دیافراگم فشار: غشای نازک که تحت فشار اعمال شده تغییر شکل می یابد.
عنصر سنجش: تغییر شکل دیافراگم را به یک سیگنال الکتریکی تبدیل می کند ، که اغلب با استفاده از فشار کرنش ، عناصر پیزوره یا سنسورهای خازنی.
مدار تهویه سیگنال: تقویت ، خطی می شود و سیگنال خام را به یک خروجی قابل استفاده مانند 4-20mA ، 0-10 ولت یا پروتکل های ارتباطی دیجیتال تبدیل می کند.
منبع تحریک: ولتاژ یا جریان لازم را برای تأمین انرژی عنصر سنجش و الکترونیک فراهم می کند.
ویژگی های اصلی مبدل های فشار
سیگنال خروجی: سیگنال های رایج شامل حلقه های جریان 4-20mA ، سیگنال های ولتاژ 0-10 ولت و خروجی های دیجیتال سازگار با کنترل کننده های صنعتی است.
دقت و خطی: مبدل های با دقت بالا می توانند حداقل خطای و خطی عالی را در محدوده فشار خود بدست آورند.
دامنه فشار: در طیف گسترده ای از رتبه های فشار ، از خلاء تا چند هزار psi موجود است.
دمای عملیاتی: برای مقاومت در برابر افراط های زیست محیطی در کاربردهای صنعتی ، خودرو یا هوافضا طراحی شده است.
کاربردهای مبدل فشار
مبدل های فشار به طور گسترده ای استفاده می شوند که داده های فشار باید به صورت دیجیتالی کنترل ، ورود به سیستم یا کنترل شوند:

اتوماسیون صنعتی: نظارت بر سیستم هیدرولیک و پنوماتیک و کنترل فرآیند.
تحقیقات علمی: اندازه گیری دقیق فشار گاز یا مایع در آزمایشات آزمایشگاهی.
خودرو: نظارت بر سیستم موتور و سوخت برای کنترل عملکرد و انتشار گازهای گلخانه ای.
سیستم های HVAC: نظارت بر فشار در سیستم های تبرید و گرمایش برای کارآیی و ایمنی.
غذای اصلی: مبدل های فشار نه تنها فشار را تشخیص می دهند بلکه یک سیگنال الکتریکی استاندارد و قابل اعتماد را نیز برای ادغام در سیستم های نظارت و کنترل دیجیتال فراهم می کنند. این امر آنها را برای برنامه های خودکار مدرن ایده آل می کند.

تفاوت های کلیدی بین ابزارهای فشار ، سنسورها و مبدل ها

در حالی که اصطلاحات فشار ، سنسورهای فشار و مبدل های فشار اغلب به صورت متناوب مورد استفاده قرار می گیرند ، درک تمایز آنها برای انتخاب دستگاه مناسب برای برنامه های خاص ضروری است.

1. عملکرد
ابزارهای فشار: دسته گسترده ای از دستگاه ها را نشان می دهد که فشار می دهند ، نظارت یا پاسخ می دهند. آنها می توانند مکانیکی ، الکتریکی یا دیجیتالی باشند و شامل سنج ، سوئیچ ، سنسورها و مبدل ها شوند.
سنسورهای فشار: فشار را تشخیص داده و آن را به یک سیگنال الکتریکی یا مکانیکی قابل اندازه گیری تبدیل کنید. آنها مؤلفه های موجود در سازها هستند و در درجه اول بر روی تشخیص و تولید سیگنال متمرکز هستند.
مبدل های فشار: سیگنال فشار شناسایی شده را به یک خروجی الکتریکی استاندارد تبدیل کنید ، که اغلب شامل تقویت و تهویه برای استفاده در سیستم های خودکار یا دیجیتال است.
2 سیگنال خروجی
ابزارهای فشار: ممکن است یک خواندن بصری مستقیم (سنج آنالوگ) را فراهم کند ، یک سوئیچ الکتریکی ایجاد کند یا یک سیگنال را از طریق سنسور/مبدل خروجی کند.
سنسورهای فشار: سیگنال خام متناسب با فشار اعمال شده ، مانند ولتاژ کوچک یا تغییر مقاومت تولید می کنند.
مبدل های فشار: یک سیگنال الکتریکی آماده برای استفاده (به عنوان مثال ، 4-20ma ، 0-10 ولت یا ارتباط دیجیتال) ، مناسب برای ادغام با کنترل کننده ها ، PLC ها یا سیستم های نظارت را فراهم کنید.
3 پیچیدگی
ابزارهای فشار: از دستگاه های مکانیکی ساده مانند سنج های شماره گیری گرفته تا فرستنده های دیجیتالی پیچیده.
سنسورهای فشار: به طور معمول دستگاه های کوچکتر و ساده تر که در درجه اول برای تشخیص طراحی شده اند.
مبدل های فشار: پیشرفته تر و ترکیبی از عناصر سنجش با الکترونیک برای تهویه سیگنال و قابلیت اطمینان در سیستم های صنعتی یا علمی.
4. برنامه ها
ابزارهای فشار: به عنوان دسته کلی خدمت می کنند و ممکن است در سیستم های نظارت ، کنترل یا تحریک سیستم استفاده شود.
سنسورهای فشار: معمولاً در برنامه های اندازه گیری دقیق مانند سنسورهای خودرو ، وسایل پزشکی و نظارت صنعتی مورد استفاده قرار می گیرد.
مبدل های فشار: ایده آل برای اتوماسیون ، دستیابی به داده ها و کنترل فرآیند صنعتی که در آن سیگنال های الکترونیکی دقیق برای پردازش بیشتر مورد نیاز است.
5. رابطه سلسله مراتبی
درک این نکته که ابزارهای فشار شامل سنسورها و مبدل ها هستند مفید است:

تمام سنسورهای فشار ابزارهای فشار هستند ، اما همه ابزارهای فشار سنسو هستند.
مبدل های فشار در اصل سنسورهای پیشرفته هستند و یک سیگنال فرآوری شده مناسب برای سیستم های صنعتی و دیجیتال را فراهم می کنند.

عواملی که باید هنگام انتخاب ابزار فشار در نظر بگیرید

انتخاب ابزار فشار مناسب برای اطمینان از اندازه گیری دقیق ، ایمنی سیستم و قابلیت اطمینان طولانی مدت بسیار مهم است. این که آیا شما در حال انتخاب فشار سنج ، سنسور یا مبدل هستید ، چندین عامل باید با دقت ارزیابی شود.

1. الزامات محدوده فشار
حداقل و حداکثر فشارهایی را که سیستم شما با آن روبرو خواهد شد تعیین کنید.
دستگاهی را انتخاب کنید که ضمن ارائه خواندن دقیق ، با خیال راحت در این محدوده کار کند.
اضافه بار یک ابزار فشار می تواند منجر به آسیب ، اندازه گیری های نادرست یا خرابی سیستم شود.
2. دقت و دقت
سطح دقت لازم برای برنامه خود را در نظر بگیرید.
دستگاه های با دقت بالا ، مانند مبدل های دقیق ، در برنامه هایی مانند تحقیقات علمی ، تجهیزات پزشکی و سیستم های هوافضا ضروری هستند.
برنامه های کمتر مهم ، مانند نظارت HVAC ، ممکن است دقت کمتری را تحمل کند.
3. شرایط محیطی
تخریب دما ، رطوبت ، لرزش و محیط های خورنده را ارزیابی کنید.
سنسورهای موقت سیلیکون یا مبدل های ناهموار ممکن است برای شرایط سخت صنعتی یا فضای باز لازم باشد.
اطمینان حاصل کنید که ابزار می تواند بدون تخریب در برابر استرس محیطی مقاومت کند.
4. نوع رسانه ای اندازه گیری می شود
تعیین کنید که آیا این ابزار مایعات ، گازها یا مایعات چند فاز را اندازه گیری می کند.
برخی از مواد برای رسانه های خاص مناسب تر هستند. به عنوان مثال ، برخی از سنسورهای فشار نسبت به مایعات خورنده حساس هستند ، در حالی که برخی دیگر فقط با گازهای تمیز کار می کنند.
سازگاری با رسانه ، عمر طولانی و خوانش های مداوم را تضمین می کند.
5. الزامات سیگنال خروجی
در نظر بگیرید که آیا به خواندن مکانیکی ، سیگنال الکتریکی آنالوگ یا خروجی دیجیتال نیاز دارید.
مبدل های فشار با خروجی های استاندارد (4-20mA ، 0-10 ولت) برای ادغام با سیستم های PLC ، دستیابی به داده ها یا اتوماسیون صنعتی ایده آل هستند.
انتخاب نوع خروجی صحیح ، ادغام یکپارچه با سیستم های کنترل و نظارت را تضمین می کند.
6. هزینه و در دسترس بودن
بودجه خود را نسبت به انتقاد برنامه ارزیابی کنید.
مبدل های سطح بالا ممکن است گران تر باشند اما قابلیت اطمینان طولانی مدت و مزایای ادغام را ارائه می دهند.
برای کاربردهای کمتر مهم ، یک سنج مکانیکی ساده یا سنسور اساسی ممکن است کافی باشد.

برنامه های مشترک

ابزارهای فشار ، سنسورها و مبدل ها برای طیف گسترده ای از صنایع و برنامه ها یکپارچه هستند. درک اینکه از کجا هر دستگاه برتری دارد به مهندسین و تکنسین ها کمک می کند تا راه حل مناسب را برای نیازهای خود انتخاب کنند.

1. اتوماسیون صنعتی
برای نظارت و کنترل سیستم های هیدرولیک و پنوماتیک استفاده می شود.
سنسورهای فشار و مبدل ها برای نظارت و اتوماسیون در زمان واقعی ، داده ها را در سیستم های PLC تغذیه می کنند.
برای حفظ کارآیی سیستم ، جلوگیری از فشار بیش از حد و کاهش خرابی ضروری است.
2.
سنسورهای فشار فشار منیفولد موتور ، تزریق سوخت و فشار تایر را اندازه می گیرند.
مبدل ها برای ادغام با سیستم های کنترل وسیله نقلیه ، قرائت های فشار را به سیگنال های الکتریکی تبدیل می کنند.
به بهبود راندمان سوخت ، کنترل انتشار گازهای گلخانه ای و ایمنی خودرو کمک می کند.
3. هوافضا
سازهای فشار فشار کابین ، سیستم های سوخت و مدارهای هیدرولیک را کنترل کنید.
سنسورها و مبدل ها قرائت های دقیقی را برای ایمنی و عملکرد ارائه می دهند.
ابزارهای با دقت بالا از قابلیت اطمینان در محیط های شدید اطمینان می دهند.
4. دستگاه های پزشکی
سنسورهای فشار در مانیتورهای فشار خون ، تهویه ها و سیستم های تنفسی استفاده می شوند.
مبدل ها خوانش ها را به سیگنال برای نمایشگرهای دیجیتال و سیستم های نظارت بر بیمار تبدیل می کنند.
دقت و قابلیت اطمینان برای ایمنی و تشخیص بیمار بسیار مهم است.
5. سیستم های HVAC
ابزارهای فشار فشار مبرد ، هوا و آب را در سیستم های گرمایش ، تهویه و تهویه هوا کنترل می کنند.
سنسورها و مبدل ها به بهینه سازی بهره وری انرژی و عملکرد سیستم کمک می کنند.
از شرایط فشار بیش از حد جلوگیری کرده و از عملکرد ایمن اطمینان حاصل کنید.

پایان

درک تفاوت بین ابزارهای فشار ، سنسورهای فشار و مبدل های فشار برای انتخاب دستگاه مناسب برای کاربرد خاص شما ضروری است.

ابزارهای فشار به عنوان گروه گسترده عمل می کنند ، شامل کلیه دستگاه هایی که اندازه گیری ، نظارت یا پاسخ به فشار ، از جمله سنج ، سوئیچ ، سنسورها و مبدل ها می شوند.
سنسورهای فشار فشار را تشخیص داده و آن را به یک سیگنال قابل اندازه گیری تبدیل می کنند و با تمرکز بر دقت و قابلیت اطمینان.
مبدل های فشار با تبدیل فشار شناسایی شده به یک خروجی الکتریکی استاندارد ، آماده ادغام در سیستم های کنترل دیجیتال یا سیستم عامل های دستیابی به داده ها ، این قدم را بیشتر می کنند.
هنگام انتخاب محلول اندازه گیری فشار ، مهم است که دامنه فشار ، دقت ، شرایط محیطی ، سازگاری رسانه ها ، نیازهای خروجی و هزینه را در نظر بگیرید. انتخاب ابزار مناسب ، ایمنی ، کارآیی و قابلیت اطمینان طولانی مدت را در برنامه های مختلف از اتوماسیون صنعتی و سیستم های خودرو گرفته تا هوافضا ، دستگاه های پزشکی و سیستم های HVAC تضمین می کند.

با درک این تفاوت های کلیدی و الزامات کاربردی ، مهندسان ، تکنسین ها و تصمیم گیرندگان می توانند انتخاب آگاهانه انجام دهند ، عملکرد سیستم را بهینه کنند و طول عمر راه حل های نظارت بر فشار خود را تضمین کنند. $
