در سیستم تولید صنعتی گسترده، اندازه گیری سطح مایع مانند یک "چشم خردمند" دقیق است که نقش مهمی در تضمین عملکرد پایدار و کارآمد فرآیند تولید ایفا می کند. از مخازن بزرگ ذخیره سازی در صنعت پتروشیمی گرفته تا مخازن آب بویلر در بخش برق و تا مخازن تولید در صنایع غذایی و آشامیدنی، تشخیص دقیق سطوح مایع از اهمیت بالایی برخوردار است. و سطح سنج فلپ مغناطیسی، با اصل کار منحصر به فرد و مزایای عملکرد برجسته، به یک ابزار اندازه گیری سطح مایع قابل اعتماد در بسیاری از زمینه های صنعتی تبدیل شده است.
اصل کار: ترکیبی مبتکرانه از شناوری و مغناطیس

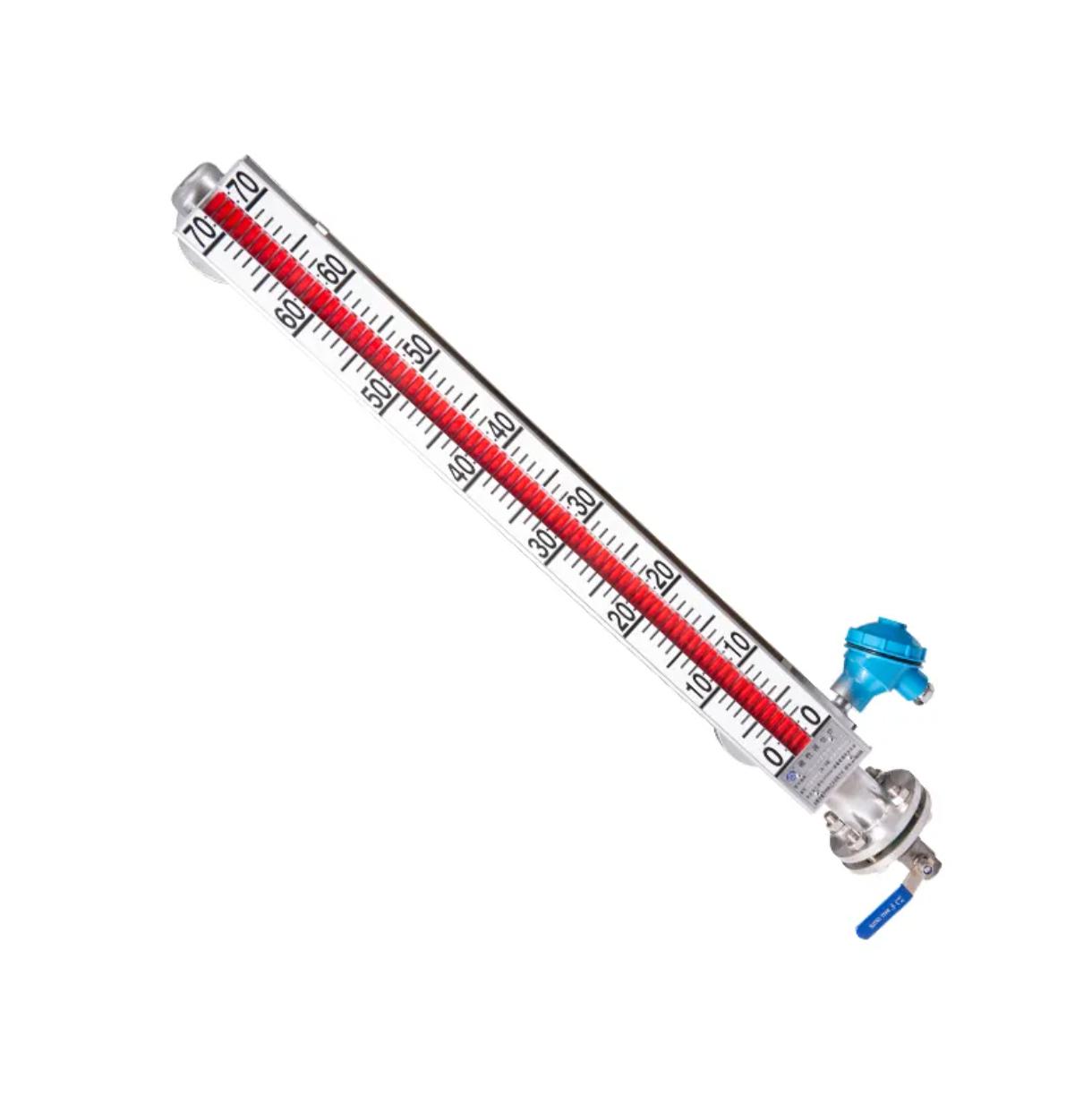

طراحی سطح سنج فلپ مغناطیسی از اصل شناوری و تعامل مغناطیس الهام گرفته شده است. عمدتاً از یک لوله اصلی متصل به ظرف اندازه گیری شده، یک شناور مغناطیسی با آهنرباهای دائمی در داخل و یک صفحه نمایش خارجی (متشکل از ستون های تلنگر مغناطیسی دو رنگ قرمز و سفید) تشکیل شده است. هنگامی که سطح مایع در ظرف اندازهگیری شده تغییر میکند، شناور مغناطیسی داخل لوله اصلی به دلیل اثر شناوری به طور همزمان بالا و پایین میرود. علاوه بر این، فولاد آهنربای دائمی در داخل شناور، ستون تلنگر مغناطیسی روی صفحه نمایش خارجی را به چرخش 180 درجه از طریق اثر جفت مغناطیسی هدایت میکند. هنگامی که سطح مایع بالا می رود، ستون تلنگر از سفید به قرمز تغییر می کند. هنگامی که سطح مایع کاهش می یابد، ستون تلنگر از قرمز به سفید تغییر می کند. از طریق تغییر رنگ ستون تلنگر، افراد می توانند به طور مستقیم و واضح ارتفاع سطح مایع را بخوانند و به نظارت بصری سطح مایع دست یابند. این روش اندازه گیری بدون تماس نه تنها از خطاهای ناشی از اصطکاک مکانیکی در روش سنتی جلوگیری می کند متر سطح مایع ، بلکه ایمنی و قابلیت اطمینان فرآیند اندازه گیری را نیز تضمین می کند. حتی در محیط های صنعتی خشن، می تواند به طور پایدار عمل کند.
II. مزایای محصول: به طور کامل نیازهای صنعتی را برآورده می کند
صفحه نمایش بصری و واضح
صفحه نمایش سطح سنج فلپ مغناطیسی منحصر به فرد طراحی شده است. علائم و اعداد مقیاس ضخیم تر شده اند و دید و زاویه دید را به طور قابل توجهی افزایش می دهند. چه در مخازن ذخیره سازی در فضای باز در معرض نور شدید و چه در کارگاه های تولید داخلی با نور کم، اپراتورها می توانند به راحتی و به سرعت داده های سطح مایع را بخوانند. طراحی ستون تلنگر دو رنگ حتی بیشتر چشم نواز است، به وضوح در شرایط مختلف نور محیط قابل تشخیص است و راحتی زیادی را برای نظارت بر سطح مایع در طول فرآیند تولید فراهم می کند.
مناسب برای نصب و نگهداری
طراحی مدولار با ساختار اصلی ساده اتخاذ شده است. اجزای اصلی شامل لوله اصلی، شناور، صفحه نمایش و فلنج اتصال است. هیچ قسمت متحرک پیچیده ای وجود ندارد. روش های نصب انعطاف پذیر و متنوع هستند. نوع نصب شده جانبی برای ظروف عمودی بزرگ مانند مخازن ذخیره نفت و مخازن آب آتش نشانی مناسب است. نوع نصب شده در بالا برای مخازن کروی، مخازن افقی و غیره است که در آن دهانه بالایی محدود است. علاوه بر این، گیج سطح مایع به یک شیر توقف مجهز شده است. هنگامی که تمیز کردن، تعمیر و نگهداری یا جایگزینی قطعات در مرحله بعدی مورد نیاز است، می توان بدون توقف دستگاه کار کرد، به طور موثر هزینه های تعمیر و نگهداری و زمان را کاهش داد و راندمان تولید را بهبود بخشید.
قابلیت استفاده گسترده
دارای خواص مقاومت در برابر فشار و دما عالی است. حد بالای فشار کاری می تواند به 1.0 مگاپاسکال برسد و محدوده دمای کار از -20 ℃ تا 200 ℃ را پوشش می دهد. می تواند با شرایط کاری شدید مانند بخار با دمای بالا و گاز مایع با دمای پایین سازگار شود. برای رسانه های چسبناک یا به راحتی جامد شونده، یک ژاکت بخار یا دستگاه گرمایش الکتریکی را می توان به صورت اختیاری انتخاب کرد تا از روان بودن محیط در طول فرآیند اندازه گیری اطمینان حاصل شود و دقت اندازه گیری را تضمین کند. همچنین از نظر قابلیت های ضد خوردگی و ضد انفجار عملکرد فوق العاده ای دارد. این پوشش داخلی و انواع پلاستیکی سطح مایع را ارائه می دهد که به طور خاص برای محیط های خورنده خشن طراحی شده اند و قادر به مقاومت در برابر رسانه های خورنده قوی مانند اسید هیدروفلوئوریک و اسید سولفوریک غلیظ هستند. در عین حال، گواهینامه های دوگانه برای نوع ضد شعله (Exd IIC T6 Gb) و نوع ذاتا ایمن (Ex ia IIC T6 Ga) با سطح حفاظت IP66/IP67 دریافت کرده است. می توان آن را با خیال راحت در ذخیره سازی و حمل و نقل نفت و گاز و همچنین داروها و سایر مکان های قابل اشتعال و انفجار استفاده کرد.
دقت و قابلیت اطمینان بالا:
با ساختار پایدار و اصول اندازه گیری پیشرفته، گیج سطح فلپ مغناطیسی دقت اندازه گیری بالایی دارد و خطا را می توان در محدوده کوچکی کنترل کرد. در طول استفاده طولانی مدت، به راحتی تحت تأثیر تداخل خارجی قرار نمی گیرد و همیشه می تواند عملکرد قابل اعتماد را حفظ کند، داده های دقیق سطح مایع را برای تولید صنعتی ارائه می دهد و به طور موثر از خرابی تجهیزات و حوادث تولید ناشی از سطوح غیر طبیعی مایع جلوگیری می کند.
III. زمینه های کاربردی: تسهیل در توسعه صنایع مختلف
صنایع نفت و شیمیایی
در طی فرآیندهای پالایش نفت و تولید مواد شیمیایی، نظارت بر سطوح مایع در مخازن مختلف ذخیره سازی و مخازن واکنش از اهمیت زیادی برخوردار است. گیج های سطح فلپ مغناطیسی می توانند ارتفاع سطح مایع نفت خام، فرآورده های نفتی تصفیه شده و مواد خام شیمیایی را در زمان واقعی نمایش دهند. در ترکیب با سوئیچ های مغناطیسی، آنها می توانند به عملکردهای هشدار سطح مایع بالا و پایین دست پیدا کنند و به طور موثر از حوادثی مانند سرریز یا خالی شدن مخزن جلوگیری کنند. به عنوان مثال، در منطقه مخزن ذخیره یک پالایشگاه بزرگ نفت، با استفاده از گیج های سطح فلپ مغناطیسی در ارتباط با یک سیستم کنترل خودکار، نظارت از راه دور و پر کردن خودکار سیال به طور قابل توجهی مدیریت تولید و ایمنی را افزایش می دهد.
صنعت برق
سطح آب مخزن آب دیگ یک شاخص کلیدی برای عملکرد ایمن نیروگاه است. سنج سطح فلپ مغناطیسی، با طراحی مقاوم در برابر دمای بالا و اقدامات عایق ژاکت بخار، می تواند سطح آب آب را در دمای بالای 200 درجه سانتیگراد به دقت اندازه گیری کند. همچنین می تواند سوختن خشک دیگ یا حوادث سرریز آب ناشی از سطوح کاذب آب را تشخیص داده و از آن جلوگیری کند. پس از اتخاذ سطح سنج های مغناطیسی پیشرفته در یک نیروگاه حرارتی خاص، خطای اندازه گیری سطح آب به میزان قابل توجهی کاهش یافت، پایداری عملیاتی تا حد زیادی بهبود یافت و تامین مداوم و پایدار برق تضمین شد.
صنعت غذا و نوشیدنی
در یک محیط تولید بهداشتی، الزامات بهداشتی برای تجهیزات اندازه گیری سطح مایع بسیار بالا است. سنج سطح فلپ مغناطیسی نوع پلاستیکی از بدنه های مواد FDA و حلقه های آب بندی مواد غذایی استفاده می کند و ساختار کاملاً محصور آن به طور موثر از رشد باکتری ها جلوگیری می کند. این به طور گسترده ای برای نظارت بر سطح مایع در تجهیزاتی مانند مخازن تخمیر آبجو و مخازن ذخیره محصولات لبنی استفاده می شود و از ایمنی بهداشت و ثبات کیفیت فرآیند تولید مواد غذایی و نوشیدنی اطمینان می دهد.
IV .محل نصب و الزامات محیطی
کنترل عمودی: بدنه گیج سطح مایع باید کاملاً عمود بر زمین باشد و خطای زاویه شیب آن ≤ 2 درجه باشد. توصیه می شود با استفاده از یک سطح سنج کالیبره کنید. هنگام نصب، توصیه می شود برای جلوگیری از تأثیر انبساط و انقباض حرارتی، فضایی ≥ 100 میلی متری در پایین بدنه و حاشیه ای ≥ 50 میلی متری در بالا رزرو کنید.
از منابع تداخل اجتناب کنید: نصب در میدانهای مغناطیسی قوی (در فاصله 30 متری موتورهای بزرگ)، مناطقی با ارتعاش شدید (شدت ارتعاش > 5 میلیمتر بر ثانیه)، یا مناطقی با منابع تشعشع با دمای بالا (60 ℃) ممنوع است. این ممکن است منجر به شکست کوپلینگ مغناطیسی یا آسیب مکانیکی شود.
سازگاری با رسانه: مواد بدنه (مانند 304SS/316L) باید در برابر خوردگی رسانه مقاوم باشد و سطح آب بندی فلنج باید از واشرهای PTFE استفاده کند. برای محیط هایی با محتوای کلرید بیش از حد، مواد فولادی ضد زنگ دوفاز باید انتخاب شوند.
از منابع تداخل اجتناب کنید: نصب در میدانهای مغناطیسی قوی (در فاصله 30 متری موتورهای بزرگ)، مناطقی با ارتعاش شدید (شدت ارتعاش > 5 میلیمتر بر ثانیه)، یا مناطقی با منابع تشعشع با دمای بالا (60 ℃) ممنوع است. این ممکن است منجر به شکست کوپلینگ مغناطیسی یا آسیب مکانیکی شود.
سازگاری با رسانه: مواد بدنه (مانند 304SS/316L) باید در برابر خوردگی رسانه مقاوم باشد و سطح آب بندی فلنج باید از واشرهای PTFE استفاده کند. برای محیط هایی با محتوای کلرید بیش از حد، مواد فولادی ضد زنگ دوفاز باید انتخاب شوند.
