◆ مدل: ys100 ys150

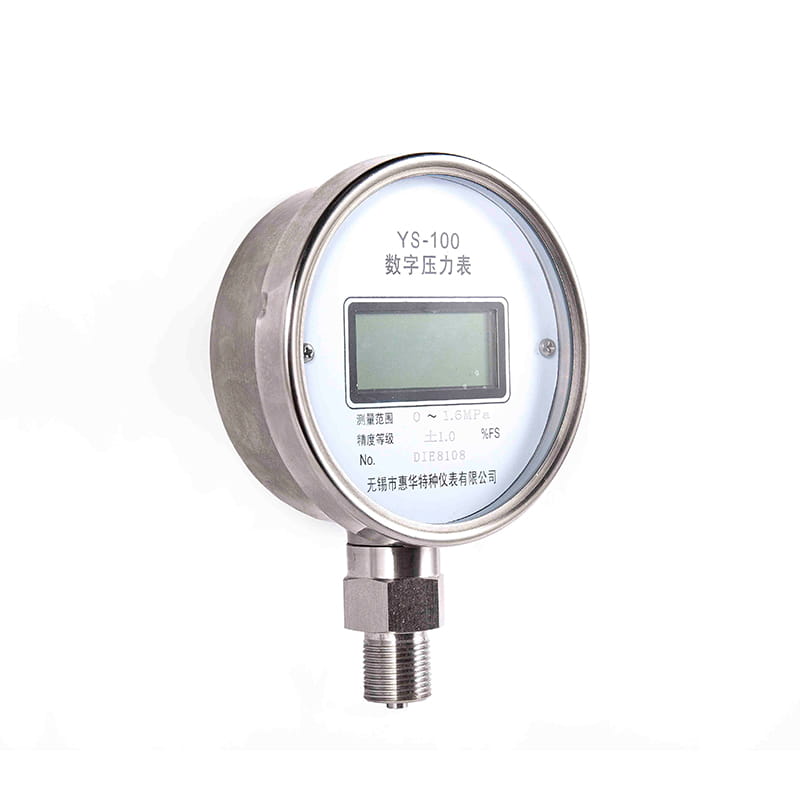

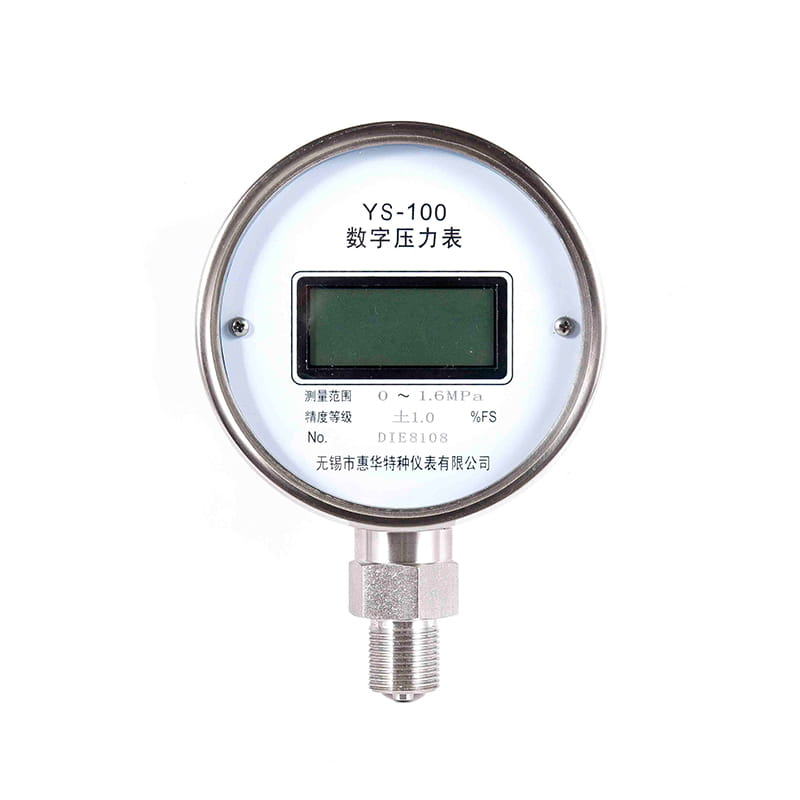

◆ مقدمه: این سنج فشار دیجیتال از شکل زیبایی ، عملکرد پایدار و اندازه گیری دقیق برخوردار است. این فناوری پیشرو در زمینه فناوری ریزپردازنده جهان و الگوریتم پیشرفته تبدیل آنالوگ به دیجیتال برای دستیابی به دقت بالا و مصرف کم مصرف است.
با استفاده از تراشه وارداتی ، می تواند بالاترین مقدار اوج فشار و کمترین مقدار دره فشار را در فرآیند دستیابی به داده های ابزار و اندازه گیری حفظ و حفظ کند. اتخاذ فناوری صفحه نمایش کریستالی مایع با صفحه بزرگ برای روشن و آسان خواندن داده ها. از فناوری منحصر به فرد نور پس زمینه می توان به طور معمول در شب استفاده کرد.

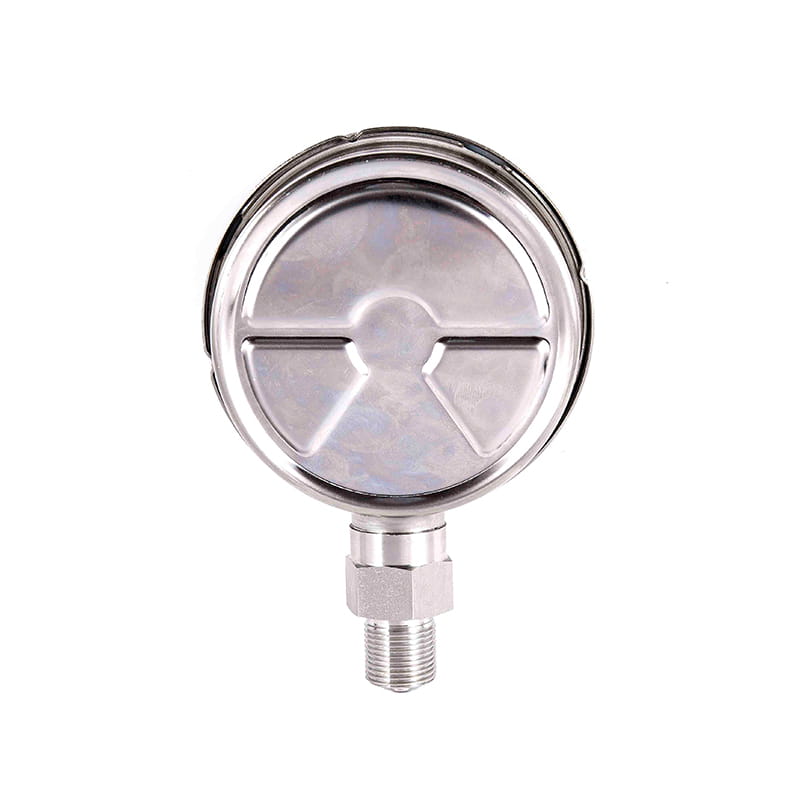

پوسته ساخته شده از فولاد ضد زنگ ، مقاومت در برابر خوردگی ، مقاومت در برابر لرزش مکانیکی ، بدن به طور کلی با استفاده از فناوری آب بندی ، می تواند در انواع محیط های پیچیده اعمال شود.
این محصول عملکرد مشابهی با فشار دیجیتال خارجی دارد که یک انتخاب ایده آل برای جایگزینی ابزارهای وارداتی و سنجهای مکانیکی سنتی است.
◆ استفاده اصلی:
1. می توان از آن برای کالیبراسیون سنجهای فشار عمومی ، سنجهای فشار دقیق ، مانیتورهای فشار خون یا سایر ابزارهای فشار استفاده کرد. همچنین می تواند برای اندازه گیری دقیق فشار نیز به طور گسترده ای مورد استفاده قرار گیرد. 2
2. تزریق آب نفتی ، اندازه گیری فشار تجهیزات رگ چاه ، تجهیزات برق تجهیزات پمپ ورودی و اندازه گیری فشار خروجی. 3
3. صنعت پتروشیمی: خلاء ، فشار میکرو و گاز خورنده و فشار مایع در فرآیند تولید
صنعت پتروشیمی: خلاء ، فشار میکرو و گاز خورنده و فشار مایع در اندازه گیری فرآیند تولید. 4
4. کاربرد OEM سیستم هیدرولیک ، یخچال و نظارت بر فرآیند.
5. درجه حرارت متوسط ، اندازه گیری ارتفاع متوسط و مایع ؛ 6
6. تهویه مطبوع ، تجهیزات پردازش گاز ، تهویه ، تجهیزات پزشکی ، کارگران ، کمپرسورها و اندازه گیری فشار ایزوباریک نیرو.
اندازه گیری نیرو. $ $
parameters پارامترهای فنی:
| مدل | YS-100 | YS-150 | ||||
| قطر اسمی | φ 100 | φ 150 | ||||
| نوع نصب | ⅰ | * | * | |||
| ⅱ | * | * | ||||
| ⅳ | * | * | ||||
| ⅵ | * | * | ||||
| موضوعات متناسب | m20 × 1.5 | |||||
| دامنه اندازه گیری | روش اندازه گیری | کلاس دقت ( ٪ fs) | محدوده دمای دقت تضمین شده | |||
| (0 ~ 60) PA | فشار | 1.6 | 20 ℃ 5 ℃ | |||
| (0 ~ 250) PA | فشار | 0.5 ； 1.0 | ||||
| (0 1 ~ ) KPA | فشار | 0.1 ； 0.2 | ||||
| (0 ~ 2) KPA | فشار | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 、 10 、 16 、 25) KPA | فشار سنج ، فشار دیفرانسیل | |||||
| (0 4 پوند 0 、 60 、 100 、 160 、 250) KPA | فشار سنج ، فشار مطلق | 0.02 | 20 ℃ 5 ℃ | |||
| (0 0.4 پوند 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) MPA | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 、 16 、 25 、 40 、 60) MPA | ||||||
| (0 100 پوند ) MPA | فشار سنج | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) MPA | فشار سنج | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) MPA | فشار سنج | 0 ℃ ~ 50 ℃ | ||||
| واحد فشار معرفی شده در بالا از آن استفاده می کند پا ، و سایر واحدهای فشار نیز می توانند در کاربردهای عملی مانند: kgf/cm2 、 نوار 、 مگس 、 PSI 、 MMسخنرانی2O 、 mmhg 、 دستگاه خودپرداز | ||||||
| شرایط محیطی استفاده | دما: -10 ° C 50 درجه سانتیگراد; Relative humidity: < فشار جوی: 86 ~ 106kpa | |||||
| رابط ارتباطی | port پورت سریال ارتباطات: Rs232 ★ نرخ Baud: 2400 با 4800 با 9600 اختیاری (پیش فرض کارخانه 9600 ) ★ طول داده ها: 8 بیت ها بیت های توقف: 2 بیت آدرس متر: 1 ~ 112 | |||||
| ویژگی های اضافی | ★ اندازه گیری دما: - 30 درجه سانتیگراد 90 پوند درجه سانتیگراد ؛ وضوح: 0.1 °C ★ ضبط اوج: حداکثر و حداقل مقادیر فشار را که در طول اندازه گیری رخ می دهد ثبت می کند harm زنگ هشدار ولتاژ: آستانه زنگ هشدار را می توان به طور خودسرانه در محدوده اندازه گیری تنظیم کرد ★ خاموش کردن تایمر: می توانید یک تایمر تنظیم کنید | |||||
| شماره گیری آنالوگ | ★ نشانگر درصد فشار: اشاره گر درصد دامنه اندازه گیری فشار را در قالب یک فن نشان می دهد ★ نشانه نوسانات فشار: نوسان یک اشاره گر نشان می دهد که اندازه گیری فشار ثانویه مجاور چقدر در حال نوسان است ★ نشانه فشار هشدار فشار نشان: از ترتیب سه نشانگر برای نشان دادن اینکه آیا مقدار فشار فعلی از آستانه زنگ هشدار فراتر رفته است | |||||
| صفحه نمایش روی صفحه | fstn صفحه نمایش LCD ؛ 5 رقمی نمایش ؛ نور پس از نور | |||||
| منبع تغذیه | باتری داخلی (لطفاً برای مدل باتری به دفترچه راهنما مراجعه کنید) | |||||
| رتبه لرزه ای | حرفهای · H · 3 | |||||
| حفاظت درگیری | IP63 | |||||
| استاندارد را اجرا کنید | JB/T 7392 | |||||
| توجه: همچنین می توان آن را با توجه به نیاز کاربر به موضوعات لوله یا موضوعات لوله ای خاردار تبدیل کرد (به راهنمای انتخاب مراجعه کنید). $ $ | ||||||
◆ ابعاد:
| شعاعی مستقیم (I.) | محوری Excentric Direct (ii.) |
| مونت | MOUNT RADIAL محدب (vi.) $ $ |
| مدل | ابعاد ( مگنی ) | |||||||
| بوها | شرح | جف | د | D0 | D1 | D2 | مگس | |
| ys100- ⅰ | 100 | 48 | 16 | φ 100 | / | / | φ 6 | m20 × $ $ 1.5 |
| ys100- ⅱ | 152 | 48 | 19 | φ 100 | / | / | φ 6 | m20 × 1.5 |
| ys100- ⅳ | 90 | 48 | 19 | φ 100 | φ 6 | φ 118 | φ 6 | m20 × 1.5 |
| ys100- ⅵ | 100 | 48 | 16 | φ 100 | φ 6 | φ 118 | φ 6 | m20 × 1.5 |
| ys150- ⅰ | 113 | 53 | 22 | φ 150 | / | / | φ 6 | m20 × 1.5 |
| ys150- ⅱ | 90 | 53 | 55 | φ 150 | / | / | φ 6 | m20 × 1.5 |
| ys150- ⅳ | 69 | 53 | 55 | φ 150 | φ 6 | φ 165 | φ 6 | m20 × 1.5 |
| ys150- ⅵ | 113 | 53 | 22 | φ 150 | φ 6 | φ 165 | φ 6 | m20 × 1.5 |
