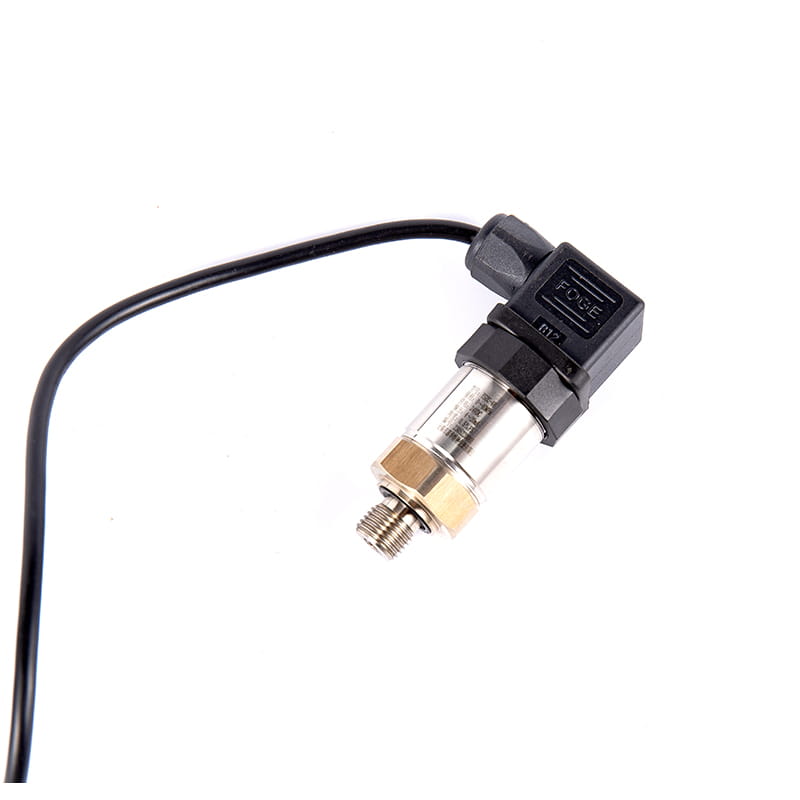

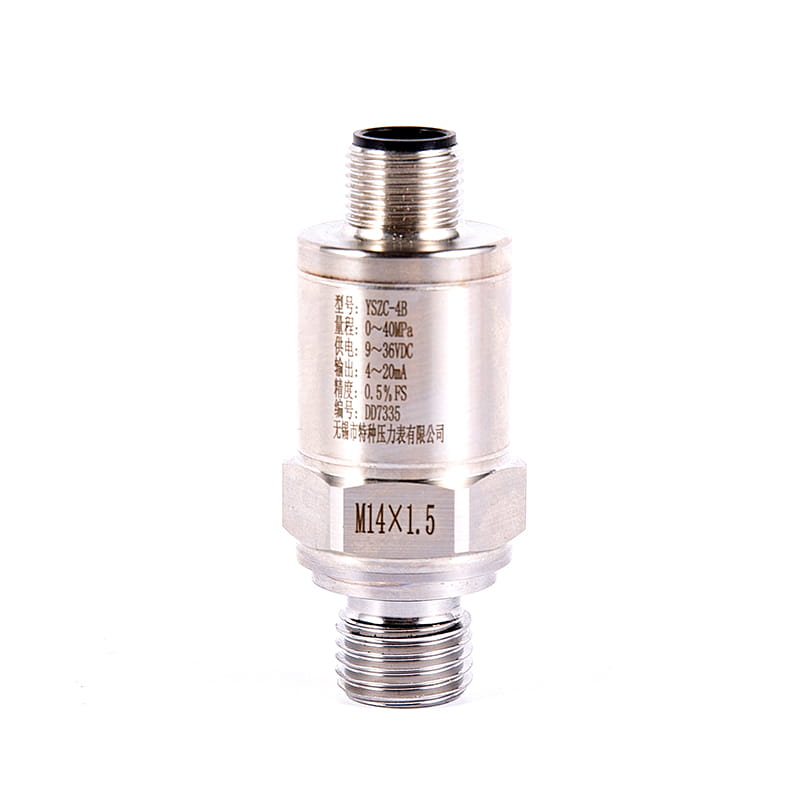

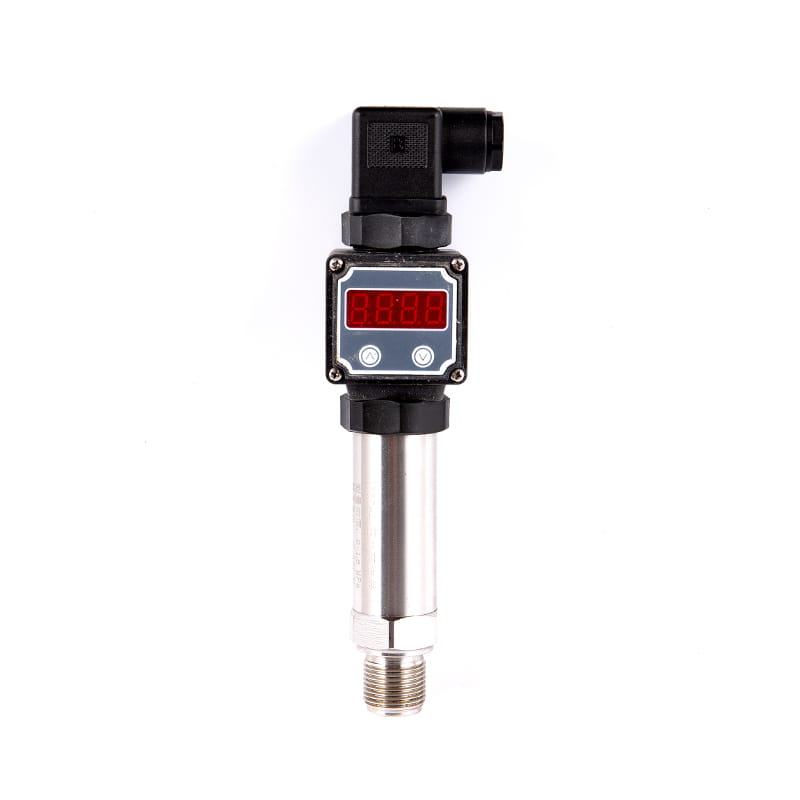

فرستنده فشار فشرده سری YSZC-4

2. چگونه کار می کند

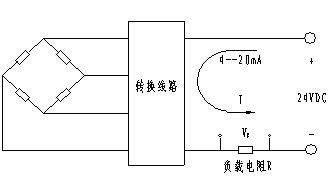

فرستنده فشار فشرده از تراشه‌های فشار وارد شده استفاده می‌کند و اجزای حساس با فرآیندهای انتشار یا کاشت یون به پل‌های وتستون متصل می‌شوند و دیافراگم‌های حساس به فشار زیر پل‌ها با فناوری ریزماشین‌کاری تشکیل می‌شوند. هنگامی که فشار به دیافراگم اعمال می شود، مقدار مقاومت تغییر می کند و یک سیگنال خروجی خطی تولید می شود که متناسب با فشار اعمال شده است. ما یک منبع تغذیه DC را به پل وتستون اضافه می کنیم و خروجی سیگنال ولتاژ DC را تولید می کند. پس از خط تبدیل ثانویه، خروجی سیستم دو سیمه 4mA~20mA محقق می شود.

3. ویژگی های عملکردی

◆ ثبات خوب، پری، صفر ثبات طولانی مدت تا 0.2٪ Fاس/ سال در محدوده دمای جبران 0 درجه سانتی گراد ~ 70 درجه سانتیگراد، رانش دما کمتر از 0.2% FS، و رانش دما کمتر از 0.5% FS در کل محدوده دمای عملیاتی مجاز

◆ با حفاظت معکوس و مدار حفاظت محدود کننده جریان، هنگامی که قطب مثبت و منفی در حین نصب معکوس شوند، فرستنده آسیب نمی بیند. ، و فرستنده به طور خودکار جریان داخل را محدود می کند 35 میلی آمپر وقتی غیر طبیعی است

◆ ساختار جامد، بدون قطعات متحرک، قابلیت اطمینان بالا، عمر طولانی.

◆ گاز، آب، روغن و بخار را می توان با دقت بالا اندازه گیری کرد و تحت تأثیر جرم محیط اندازه گیری قرار نمی گیرد.

◆ نصب آسان، ساختار ساده، اقتصادی و بادوام.

4. پارامترهای فنی اصلی

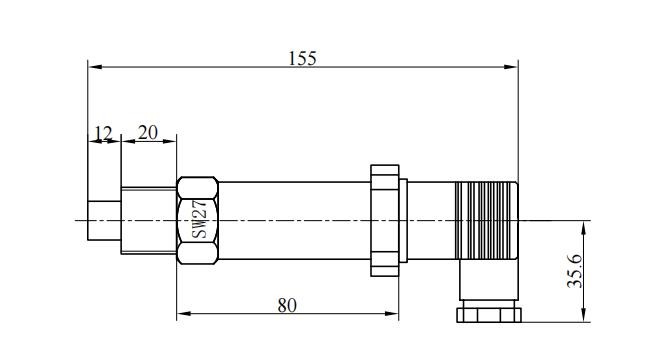

6 . ابعاد

7. اقدامات احتیاطی

◆ کلیه محصولات عرضه شده همراه با دفترچه راهنمای دستورالعمل و گواهینامه ها شامل شماره محصول، پارامترهای فنی، تاریخ کارخانه و غیره می باشد، لطفا برای جلوگیری از اشتباه به دقت بررسی کنید.

◆ برای جلوگیری از آسیب رساندن به فرستنده، دیافراگم فرستنده را با یک جسم سخت فشار ندهید.

◆ در حین نصب، با توجه به روش اتصال محصول و نوع رزوه، بررسی کنید که آیا رابط میدان با رابط محصول سازگار است یا خیر، و هنگام اتصال آن را به آرامی سفت کنید و گشتاور را نمی توان مستقیماً به محفظه فرستنده اضافه کرد، بلکه فقط می تواند به رابط فشار شش ضلعی اضافه شود.

◆ هنگام اتصال به منبع تغذیه، باید مطابق با دستورالعمل های سیم کشی شرکت ما متصل شود.

◆ فشار اضافه بار فرستنده نباید بیشتر شود 200 درصد محدوده اندازه گیری

◆ در صورت مشاهده هرگونه ناهنجاری در استفاده، باید برق را قطع کرد، استفاده را متوقف کرد و بازرسی را انجام داد یا مستقیماً با بخش فنی شرکت تماس گرفت.

◆ در طول حمل و نقل و ذخیره سازی، بسته بندی اصلی باید بازسازی و در انباری خنک، خشک و دارای تهویه نگهداری شود.

8. برق رابط اتصال و فشار

◆ رشته رابط فشار: M20 × 1.5

◆ سیم کشی برق: سیم زرد، خط قرمز: خط سیگنال سیم سیاه: اتصال به زمین محافظ.
