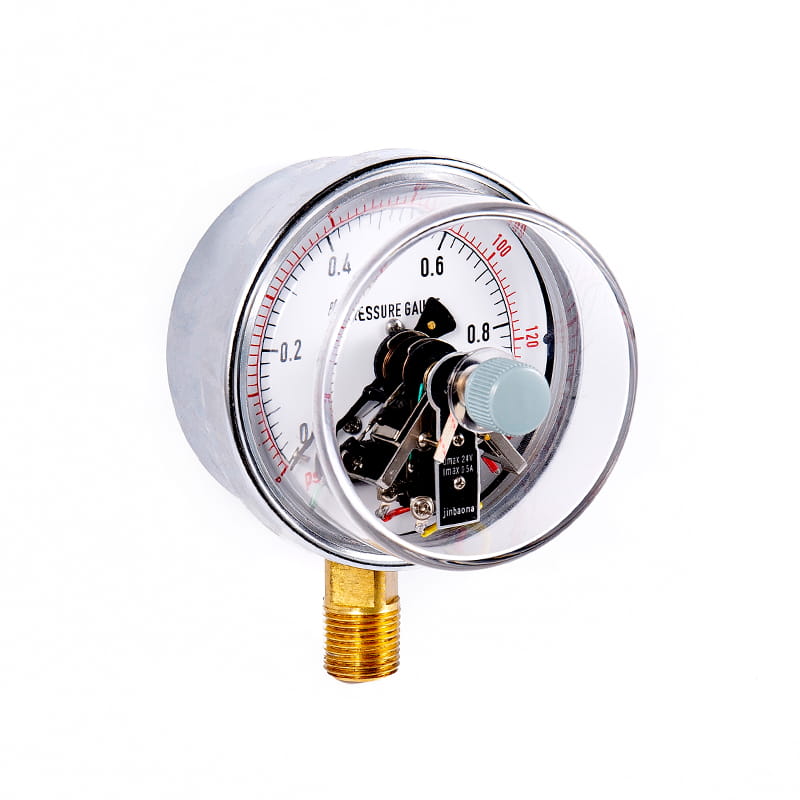

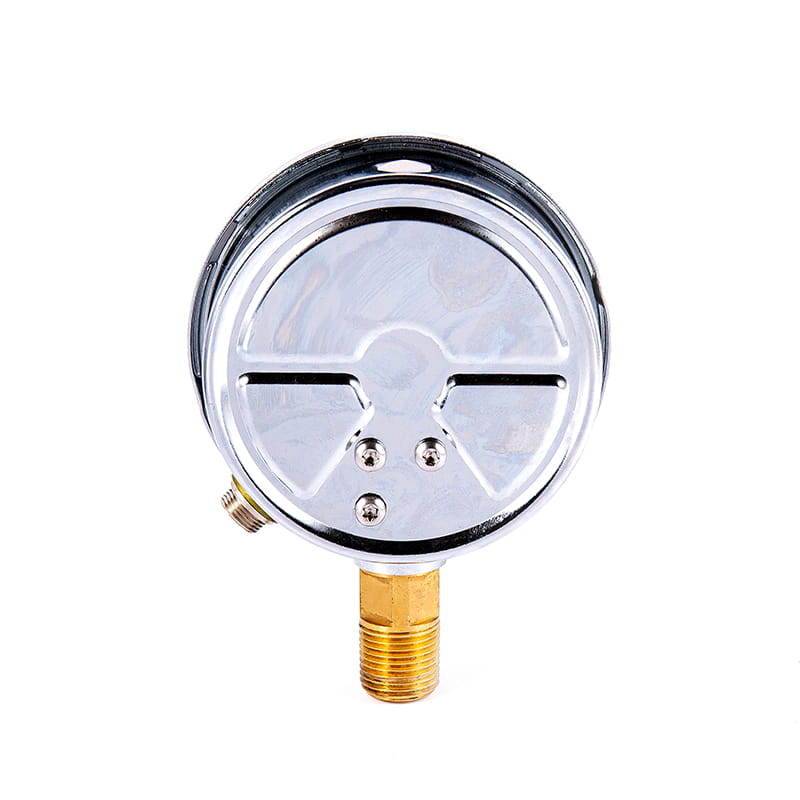

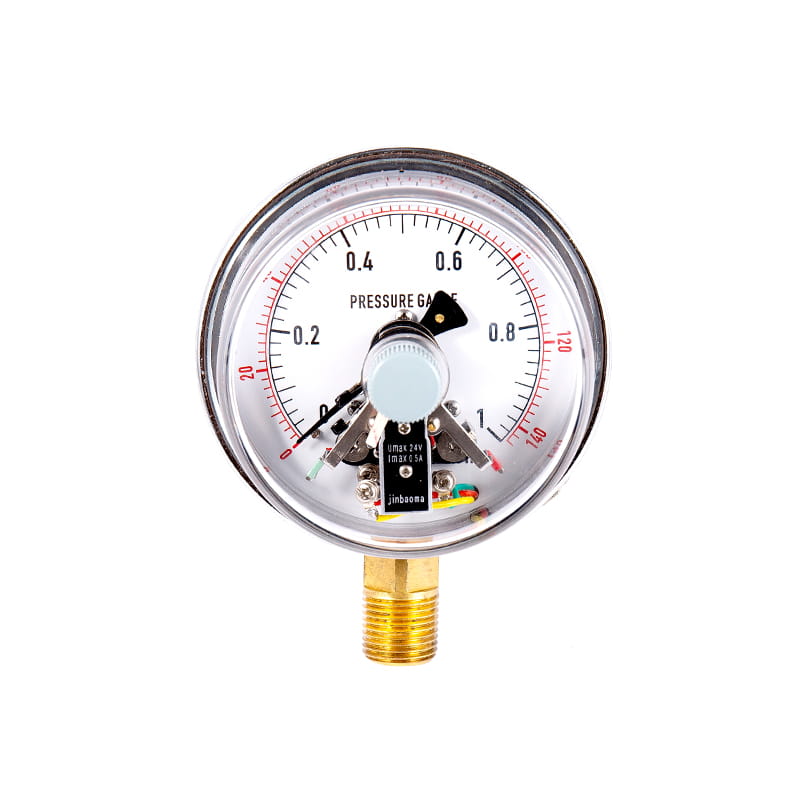

سری YXCM Series Magnetic Sensitive Electric Pressure فشار سنج

◆ مدل: YXCM100 YXCM150

◆ موارد استفاده: این نوع ابزار یک جایگزین ایده آل برای سنج فشار تماس الکتریکی با کمک مغناطیسی است ، مزایای سنج فشار تماس الکتریکی سنتی را با نشانه بصری و تنظیم ساده حفظ می کند و باعث می شود پیشرفت های اساسی در داخل ساز ، با استفاده از مدار یکپارچه سازی مغناطیسی به سیگنال های جمع آوری ، بدون تماس مکانیکی ، بدون توجه به یک وضوح و ضریب بازدیدها ، پاسخ و بازدیدهای حساسیت ، SAINITITENTINTING SINGISIDE به راحتی می توان با آن به هم پیوسته کامپیوتر تابلوها ، Optocouplers ، کنترل کننده برنامه و سایر مدارهای الکترونیکی و می توانند به طور مستقیم رله های کوچک یا کنتاکتور را هدایت کنند.

این ابزار برای اندازه گیری فشار مایعات ، گازها یا بخارات که غیر منفجر کننده ، غیر کریستالی شده ، غیر جامد هستند و هیچ تأثیر فاسد بر آلیاژهای مس و مس ندارند ، مناسب است.

◆ اگر لازم است یک فشار فشار از نوع ضد شوک ایجاد شود ، می توان آن را با روغن گلیسیرین یا سیلیکون پر کرد. $ $

نقل قول کنید

parameters پارامترهای فنی:

مدل		YXCM100			YXCM150
قطر اسمی		φ 100			φ 150
نوع نصب	ⅰ	*			*
	ⅱ	*			*
	ⅳ	*			*
	ⅵ	*			*
موضوعات متناسب		m20 × 1.5
کلاس دقت		1.6
دامنه اندازه گیری （ MPA ）		درست فضا: -0.1 ~ 0 خلاء فشار: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 فشار: 0 0.1 0 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
شرایط محیطی استفاده		دما: -10 ° C 55 درجه سانتیگراد ؛ رطوبت نسبی: 75 ٪
پارامترهای الکتریکی		★ حداکثر بار: 5a 220حرفهای AC ؛ 5a 30V DC ★ ولتاژ منبع تغذیه: 24 ولت دی سی ★ مصرف برق: ≤1.5va ★ زندگی الکتریکی: 105 بار mode حالت کنترل: محدودیت های بالا و پایین قابل تنظیم در مقیاس کامل ، محدوده فوقانی فوقانی (محدوده فوقانی دو برابر) ، محدودیت های پایین پایین (محدوده های دو برابر) و سایر سوئیچ های القایی آهسته مغناطیسی
سیم کشی		شاخه های حمل و نقل هوایی	1	2		3	4	5
		خط رنگ	قرمز	سبز		زرد	سیاه	نخل
		پایانه های خروجی	حد بالایی	حد پایین		عمومی	منبع تغذیه الکترود منفی	منبع تغذیه کاتب
مقاومت در برابر ارتعاش		V · سخنرانی · 3
ماده لوله بوردون		QSN4-0.3
حفاظت درگیری		IP54
استاندارد را اجرا کنید
توجه: موضوع مشترک را می توان با توجه به نیاز کاربر در نخ لوله یا موضوع لوله گیر قرار داد (به راهنمای انتخاب مراجعه کنید). $ $

◆ ابعاد:

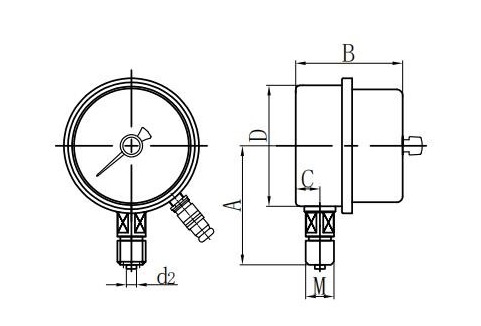

شعاعی مستقیم (I.)

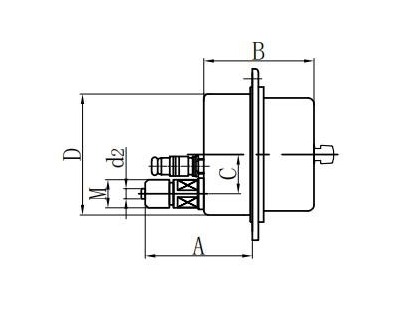

محوری Excentric Direct (ii.)

مونت

MOUNT RADIAL محدب (vi.) $ $

مدل	ابعاد ( مگنی )
مدل	بوها	شرح	جف	د	D0	D1	D2	مگس
yxcm100- ⅰ	89	72	17	φ 100	/	/	φ 6	m20 × $ $ 1.5
yxcm100- ⅱ	112	72	30	φ 100	/	/	φ 6	m20 × 1.5
yxcm100- ⅳ	78	72	30	φ 100	φ 6	φ 118	φ 6	m20 × 1.5
yxcm100- ⅵ	89	72	17	φ 100	φ 6	φ 118	φ 6	m20 × 1.5
yxcm150- ⅰ	113	79	18	φ 150	/	/	φ 6	m20 × 1.5
yxcm150- ⅱ	118	79	45 (30)	φ 150	/	/	φ 6	m20 × 1.5
yxcm150- ⅳ	115	79	45 (30)	φ 150	φ 6	φ 165	φ 6	m20 × 1.5
yxcm150- ⅵ	113	79	18	φ 150	φ 6	φ 165	φ 6	m20 × 1.5
