گیج فشار دیافراگمی چیست و چگونه کار می کند؟

گیج های فشار دیافراگمی باید نوعی ابزار اندازه گیری فشار باشند که با فشارسنج های معمولی متفاوت است. گیج های فشار رایج ممکن است از نوع لوله بوردون باشند، در حالی که انواع دیافراگم ممکن است از دیافراگم برای جداسازی محیط استفاده کنند و مانع از خوردگی یا مایعات با ویسکوزیته بالا بر اندازه گیری شوند.

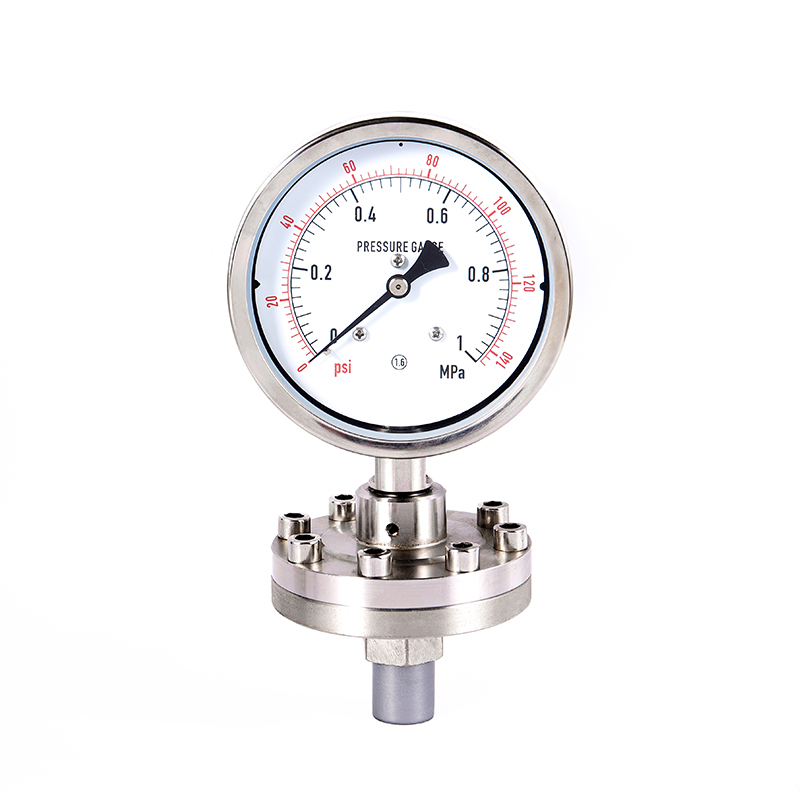

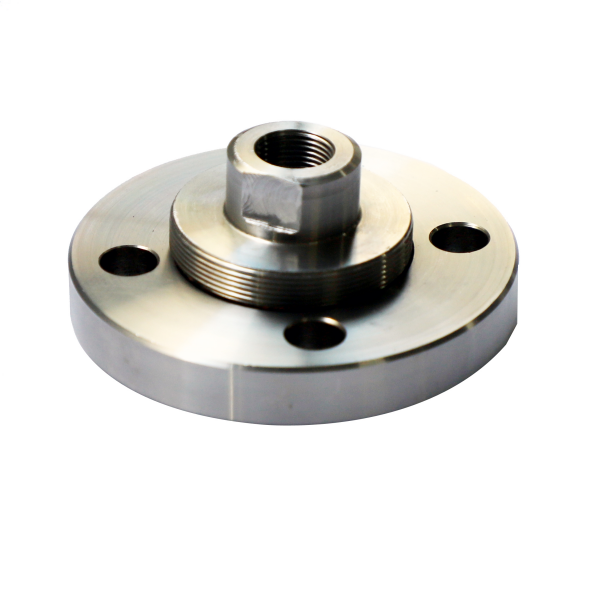

گیج فشار دیافراگم شامل دیافراگم، اجزای اتصال و صفحه (لوله داخلی بوردون) . دیافراگم به عنوان عنصر حساس عمل می کند. هنگامی که فشار روی دیافراگم وارد می شود، تغییر شکل می دهد. این تغییر شکل به ساختار مکانیکی داخلی منتقل می شود و به حرکت اشاره گر تبدیل می شود و در نتیجه مقدار فشار را نمایش می دهد. علاوه بر این، قسمت دیافراگم ممکن است دارای فلنج یا اتصالات رزوه ای باشد تا نیازهای مختلف نصب را برآورده کند.

از نظر اصل کار، می توان آن را به چند مرحله تقسیم کرد: فشار متوسط ​​روی دیافراگم عمل می کند و باعث می شود دیافراگم دچار تغییر شکل الاستیک شود که به نوبه خود میله اتصال یا لوله فنر و سایر مکانیسم های انتقال را به حرکت در می آورد تا تغییر شکل را به چرخش اشاره گر تبدیل کند و در نتیجه فشار را روی دیافراگم نشان دهد. لازم است بر عملکرد جداسازی دیافراگم تأکید شود تا از تماس مستقیم محیط اندازه گیری شده با مکانیسم داخلی جلوگیری شود. این برای محیط های خورنده، با ویسکوزیته بالا یا به راحتی جامد شدن مناسب است.

عنصر حساس:

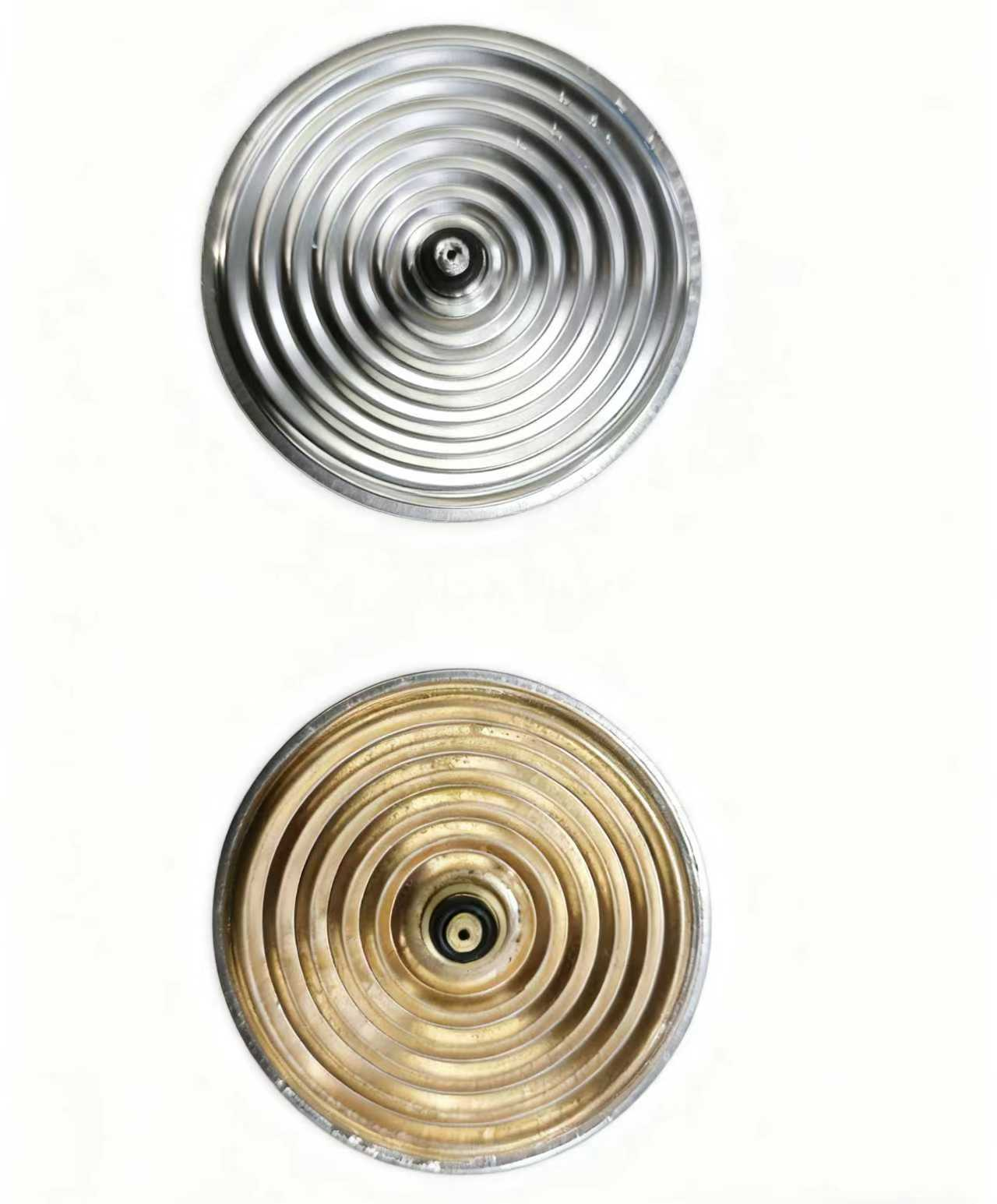

صفحه دیافراگم معمولاً از فلزات مقاوم در برابر خوردگی مانند فولاد ضد زنگ، تانتالیوم یا آلیاژ هاستلو یا مواد غیرفلزی مانند پوشش پلی تترا فلوئورواتیلن (PTFE) ساخته می شود. ضخامت آن فقط 0.03 - 0.1 میلی متر است و می تواند تحت فشار تغییر شکل الاستیک داشته باشد.

حفره جداسازی:

دیافراگم و محفظه ابزار یک حفره مهر و موم شده را تشکیل می دهند که با مایعات کم ویسکوزیته مانند روغن سیلیکون و روغن فلوئور به عنوان رسانه انتقال فشار پر شده است. مایع پرکننده باید دارای بی اثری شیمیایی، نقطه انجماد پایین و نقطه جوش بالا باشد تا بتواند با محیط‌های دمای شدید سازگار شود.

مکانیسم انتقال:

تغییر شکل دیافراگم مکانیسم پیوند یا سیستم مویرگی را در داخل محفظه به حرکت در می آورد، جابجایی را به مجموعه دنده منتقل می کند و در نهایت آن را به چرخش نشانگر شماره گیری تبدیل می کند. برخی از مدل ها مجهز به دستگاه جبران دما هستند که می تواند تأثیر اختلاف دمای محیط را بر اندازه گیری از بین ببرد.

روند کار:

فشار متوسط ← تغییر شکل دیافراگم ← هدایت پر شدن هیدرولیک ← تقویت انتقال مکانیکی ← خوانش اشاره گر

سناریوهای کاربردی معمولی:

· رسانه های به شدت خورنده: مانند خطوط لوله اسید سولفوریک و کلر مایع (پوشش PTFE دیافراگم مواد تانتالیوم باید انتخاب شود).

· الزامات بهداشتی بالا: خط پرکننده محصولات لبنی درجه غذایی (با استفاده از دیافراگم های فولادی ضد زنگ صیقلی برای جلوگیری از رشد میکروبی).

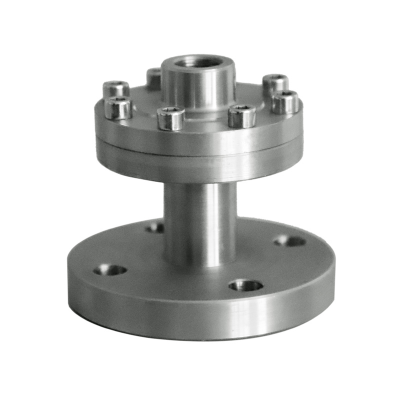

· سیال با ویسکوزیته بالا: مخزن ذخیره آسفالت نفت (مجهز به سیستم آب بندی دیافراگمی نوع اکستنشن مویرگی).

پارامترهای انتخاب:

گیج فشار دیافراگمی، از طریق طراحی ایزوله نوآورانه خود، مرز اندازه گیری فشار را به شرایط کاری بسیار خورنده و بسیار خطرناک گسترش می دهد. با توسعه مواد جدید و فن‌آوری‌های سنجش هوشمند، این ابزار «انعطاف‌پذیر برای غلبه بر صلب» به حفاظت از عملکرد ایمن و کارآمد صنایع مدرن ادامه خواهد داد. انتخاب و نگهداری صحیح نه تنها طول عمر دستگاه را افزایش می دهد، بلکه پشتیبانی از داده های قابل اعتماد را برای فرآیندهای تولید فراهم می کند.
