تفاوت بین فشار فشار دیافراگم و سنج دیافراگم کم فشار

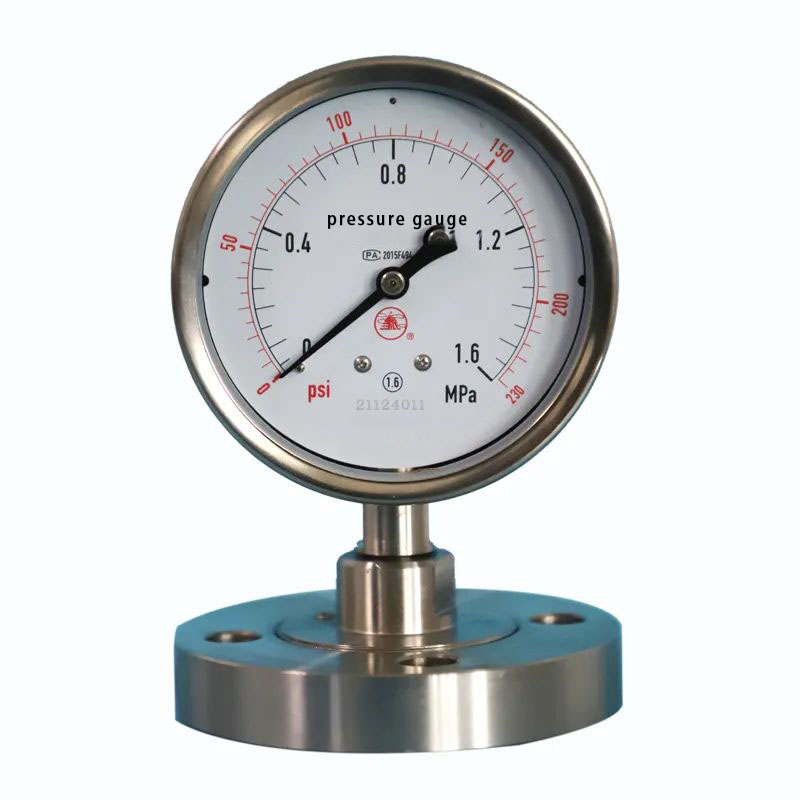

دستگاه فشار دیافراگم

در کار روزانه ، چنین شرایطی غالباً در جایی اتفاق می افتد که کاربران در واقع به سنجهای فشار دیافراگم احتیاج دارند ، اما در قراردادها یا در حین مکالمات تلفنی ، آنها از فشار فشار غشایی یاد می کنند. دلیل این امر این است که این دو نوع فشار فشار ظاهری یکسان دارند. حال ، بیایید به طور خلاصه تفاوت های اصلی بین دو نوع سنج را معرفی کنیم.

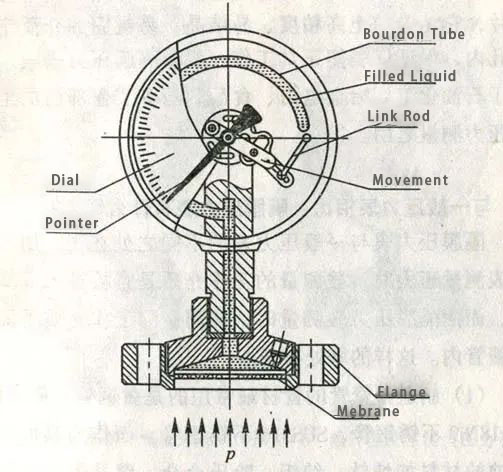

اصل کار سنج فشار دیافراگم

هنگامی که فشار فشار دیافراگم فشار را اندازه گیری می کند ، محیط کار اندازه گیری شده به طور مستقیم بر روی دیافراگم جداسازی عمل می کند. دیافراگم دچار تغییر شکل رو به بالا می شود. فشار متوسط از طریق مایع پر کننده در داخل لوله بهار به لوله بهار منتقل می شود و باعث می شود انتهای لوله بهار دچار تغییر شکل الاستیک شود. با کمک مکانیسم پیوند ، شافت دنده مکانیسم برای چرخش رانده می شود و از این طریق باعث می شود که نشانگر مقدار فشار اندازه گیری شده در مقیاس را نشان دهد.

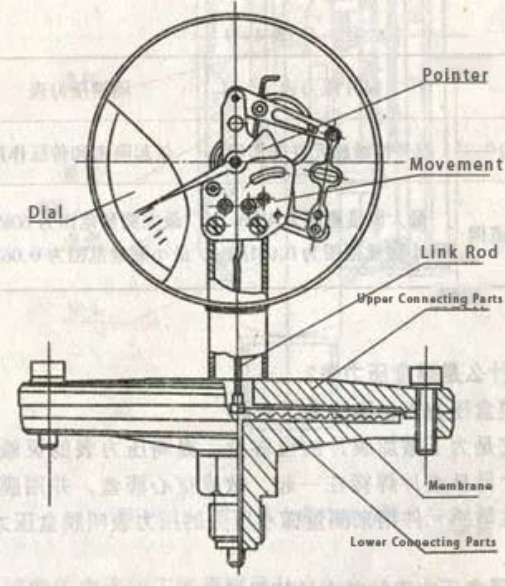

اصل کار سنج دیافراگم کم فشار

تحت تأثیر فشار ، محیط کار اندازه گیری شده به طور مستقیم بر روی دیافراگم الاستیک عمل می کند. دیافراگم دچار تغییر شکل الاستیک به سمت بالا (برای اندازه گیری فشار مثبت) یا به سمت پایین (برای اندازه گیری فشار منفی) می شود. از طریق مکانیسم میله اتصال که در مرکز دیافراگم ثابت شده است ، شافت دنده مکانیسم را برای چرخش سوق می دهد و از این طریق باعث می شود که نشانگر مقدار فشار اندازه گیری شده را در مقیاس نشان دهد.

تفاوت اصلی بین دو نوع سنج فشار:
(1) عناصر الاستیک مختلف:
عنصر الاستیک سنج فشار دیافراگم یک لوله بهاری است ، در حالی که دیافراگم فقط به عنوان جداکننده عمل می کند. عنصر الاستیک سنج دیافراگم کم فشار یک دیافراگم راه راه است. فشار اندازه گیری شده بر روی دیافراگم عمل می کند و باعث تغییر شکل الاستیک به سمت بالا (یا به سمت پایین) می شود. مقدار فشار از طریق مکانیسم پیوند جوش داده شده به دیافراگم نشان داده می شود.

(2) نمرات دقیق مختلف:
سنج فشار دیافراگم معمولاً دارای کلاس دقت 1.6 است. در حالی که سنج دیافراگم با فشار کم دارای کلاس دقت 2.5 است.

(3) محدوده های مختلف:
محدوده اندازه گیری فشار دیافراگم:

دامنه
(MPA)

0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6
0 ~ 1 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 10
0 ~ 16 0 ~ 25 0 ~ 40

محدوده اندازه گیری دیافراگم فشار کم:

دامنه
(KPA)

فشار منفی: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 -6 ~ 0 -4 ~ 0 -2.5 ~ 0 -1.6 ~ 0

فشار مثبت: 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 1 0 ~ 1.6 0 ~ 2.5

فشار مثبت و منفی: -0.8 ~ 0.8 -1.2 ~ 1.2 -3 ~ 3 -5 ~ 5 -8 ~ 8 -12 ~ 12 -20 ~ 20 -30 ~ 30

دامنه
(MPA)

خلاء: -0.1 ~ 0

فشار خلاء: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ~ 0.9 -0.1 ~ 1.5 -0.1 ~ 2.4

فشار: 0 ~ 0.06 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ~ 1 0 ~ 1.6 0 ~ 2.5

(4) دامنه های مختلف دما برای استفاده:
سنجهای فشار دیافراگم می تواند با رادیاتور یا ساختارهای شیلنگ طراحی شود و برای اندازه گیری محیط های درجه حرارت بالا استفاده می شود. با این حال ، سنجهای دیافراگم با فشار کم ، به دلیل مکانیسم انتقال پیوند آنها ، نمی توانند از دستگاه های خنک کننده استفاده کنند.

نتیجه گیری:

هنگام اندازه گیری فشار گازهای عموماً تمیز ، مایعات آب یا روغن ، می توان سنجهای فشار از جنس استنلس استیل را انتخاب کرد. با این حال ، اگر محیط اندازه گیری شده دارای خوردگی قوی (مانند اسید هیدروکلریک ، گاز مرطوب ، اکسید آهن) ، ویسکوزیته بالا (مانند لاتکس) باشد ، مستعد تبلور (مانند آب نمک) ، مستعد ابتلا به جامد سازی (مانند آسفالت داغ) است ، یا حاوی مواد معلق جامد (مانند فاضلاب) ، سپس یک فشار فشار دیگر مناسب نیست. حتی لوله استیل ضد زنگ 316L توسط اسید هیدروکلریک نیز خورده می شود. ماده معلق یا ناخالصی های آسفالت و فاضلاب به سرعت سوراخ های هدایت فشار فشار را مسدود می کند و باعث می شود ابزار عملکرد خود را از دست بدهد.
بنابراین ، در این شرایط ، این دو نوع فشار فشار غیر تماسی بسیار مناسب هستند. برای دستیابی به هدف پیشگیری از خوردگی ، می توانید مواد غشای دیافراگم مقاوم در برابر خوردگی مختلف را انتخاب کنید تا به هدف پیشگیری از خوردگی برسید. با توجه به وجود غشای دیافراگم ، می تواند از ویسکوزیته شدید ، ویسکوزیته بالا ، به راحتی تبلور و به راحتی محکم کننده رسانه ها در سوراخ هدایت فشار جلوگیری کند و اطمینان حاصل کند که این ساز می تواند به طور عادی کار کند. بنابراین ، بر اساس فشار واقعی کار ، عادت های استفاده از شرکت ، نوع مناسب سنج فشار دیافراگم یا فشار فشار غشای را انتخاب کنید. "$ $
