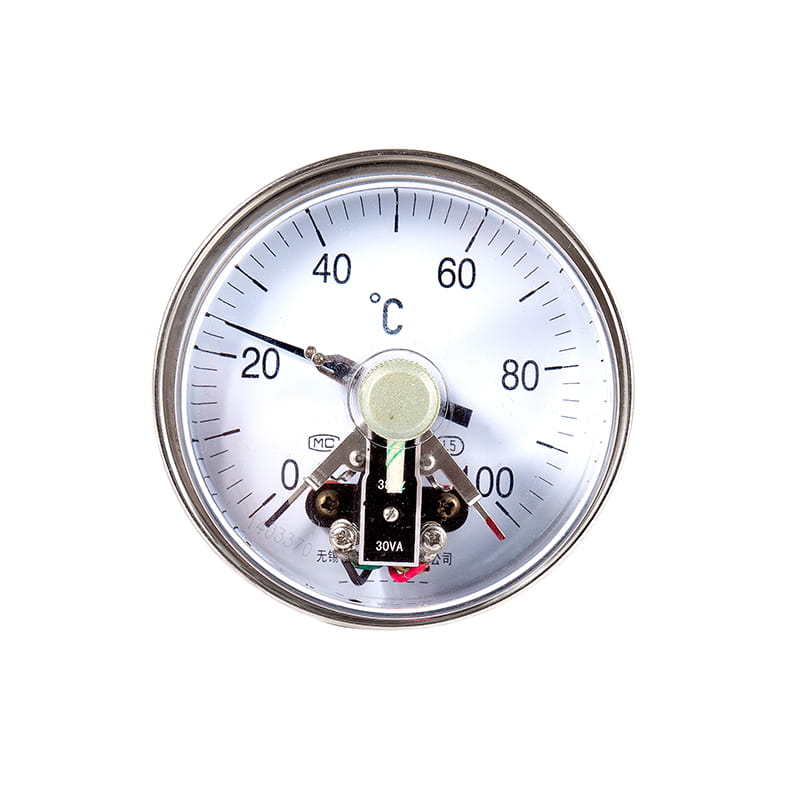

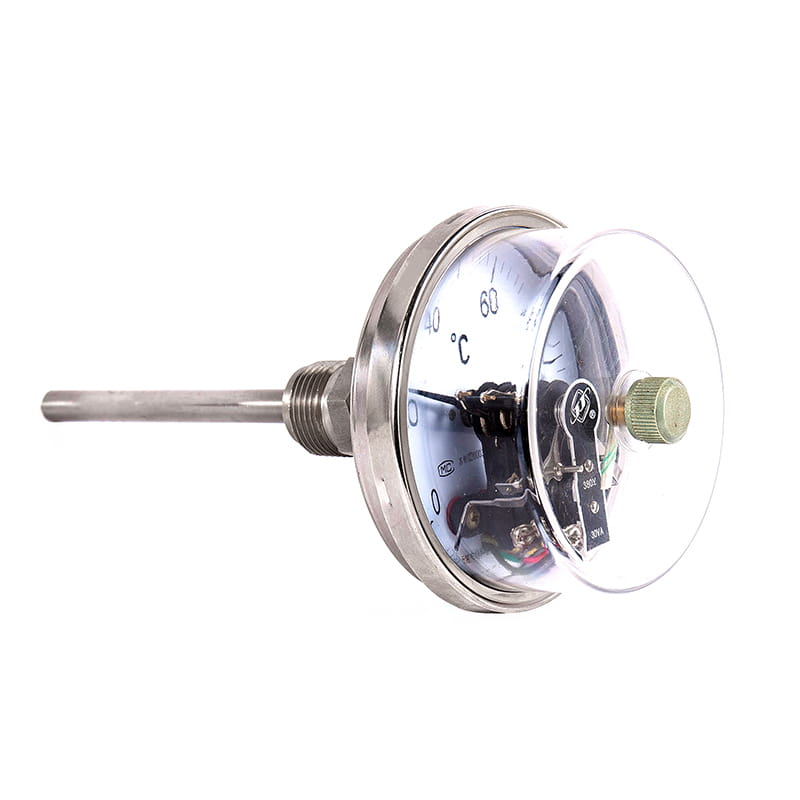

◆ مدل: WSSXC-4
parameters پارامترهای فنی:
| مدل | WSSXC-4 | WSSXC-5 | |||
| قطر اسمی (میلی متر). | φ 100 | φ 150 | |||
| موضوعات متناسب | M27 × 2 | ||||
| قطر لوله محافظت ( مگنی ) | 10 | ||||
| لوله محافظ مقاومت در برابر فشار ( MPA ) | 6.3 | ||||
| کلاس دقت | 1.5 | ||||
| دامنه اندازه گیری ( ° C.) ) | -60 ～ 0 | 0 ～ 50 | 0 ～ 100 | 0 ～ 150 | |
| ارزش سلول ( ° C.) ) | 1 | 1 | 2 | 2 | |
| دامنه اندازه گیری ( ° C.) ) | 0 ～ 200 | 0 ～ 300 | 0 ～ 400 | 0 ～ 500 | |
| ارزش سلول ( ° C.) ) | 5 | 5 | 10 | 10 | |
| طول درج (میلی متر). | l = 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ┅┅ 2000 | ||||
| ثابت زمان | رده 40s | ||||
| پارامترهای الکتریکی | WSSXC-3 | ظرفیت تماس: 30va ؛ حداکثر ولتاژ: 220 ولت ac | |||
| WSSXC-4 WSSXC-5 | ظرفیت تماس: 30va ؛ حداکثر ولتاژ: 380 ولت AC ؛ 220 ولت DC | ||||
| بلوک های ترمینال سیم کشی | 1 | 2 | 3 | 4 | |
| خروجی حد بالایی | بازده حد پایین | خروجی متداول است | چالاتی | ||
| حفاظت درگیری | IP55 | ||||
| استاندارد را اجرا کنید | JB/T 8803 | ||||
| توجه: موضوع مشترک را می توان در موضوعات لوله ساخته شد G1/2 با G3/4 و غیره با توجه به نیاز کاربر. $ $ | |||||
◆ ابعاد:
| نصب محوری ( 01) $ $ | نصب شعاعی ( 11 ) |
| 120 ⁰ نصب ( 21 ) | نصب گیمبال ( 81 ) |
| مدل | ابعاد ( مگنی ) | ||||||
| د | سخنرانی | سعادت | L1 | L2 | l3 | مگس | |
| WSSXC-401 | φ 107 | / | 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； …… 2000 | 72 | 16 | 42 | M27 × $ $ 2 |
| WSSXC-411 | φ 107 | 46 | 94 | 16 | 42 | M27 × 2 | |
| WSSXC-421 | φ 107 | 44 | 82 | 16 | 42 | M27 × 2 | |
| WSSXC-481 | φ 107 | 58 | 64 | 16 | 42 | M27 × 2 | |
| WSSXC-501 | φ 150 | / | 72 | 16 | 42 | M27 × 2 | |
| WSSXC-511 | φ 150 | 36 | 115 | 16 | 42 | M27 × 2 | |
| WSSXC-521 | φ 150 | 44 | 82 | 16 | 42 | M27 × 2 | |
| WSSXC-581 | φ 150 | 58 | 64 | 16 | 42 | M27 × 2 | |
