"رابطه همزیستی" بین جریان و فشار ترکیبی حیاتی در اندازه گیری صنعتی

فلومترها و مانومترها در سیستم های اندازه گیری و کنترل صنعتی، عمدتاً از طریق اصول مکانیک سیالات و سناریوهای کاربردی عملی، ارتباط نزدیکی دارند. در زیر به ارتباطات اصلی و تأثیرات مشترک بین آنها اشاره می شود.

همبستگی اصول اندازه گیری
· معادله برنولی: بسیاری از دبی سنج ها (مانند صفحات روزنه ای، لوله های ونتوری، فلومترهای فشار تفاضلی) دبی جریان را به طور غیر مستقیم با اندازه گیری اختلاف فشار سیال محاسبه می کنند. گیج های فشار در چنین سناریوهایی، اختلاف فشار مهم یا داده های فشار استاتیک را ارائه می دهد.
·وابستگی ویژگی های سیال: رابطه بین سرعت جریان و فشار تحت تأثیر عواملی مانند چگالی و ویسکوزیته سیال است. برای تصحیح اندازه‌گیری جریان، لازم است داده‌های فشار ترکیب شود (به عنوان مثال، نرخ جریان گاز به طور قابل توجهی تحت تأثیر تغییرات فشار قرار می‌گیرد).

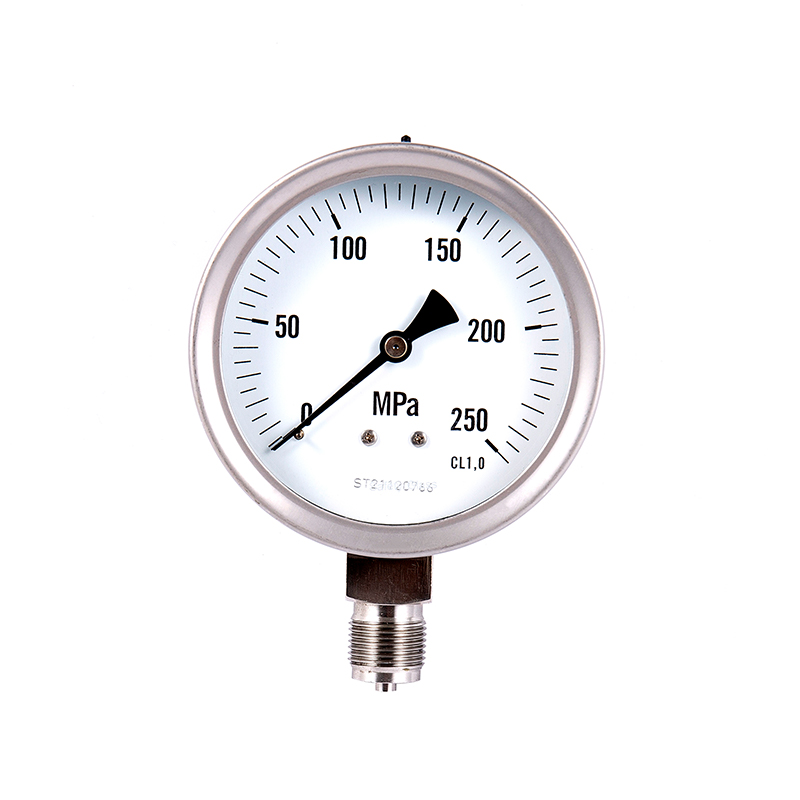

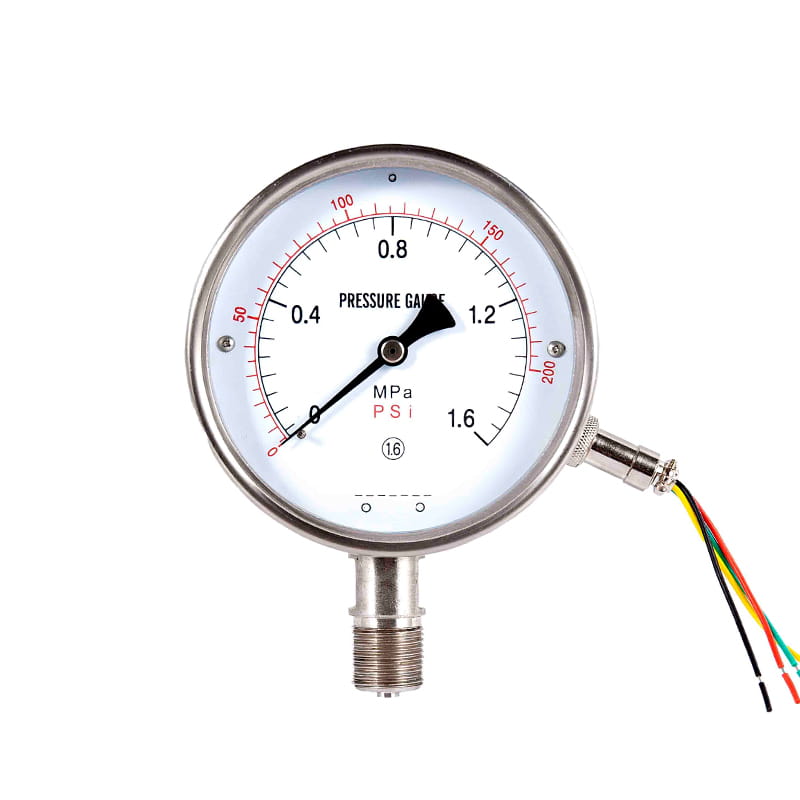

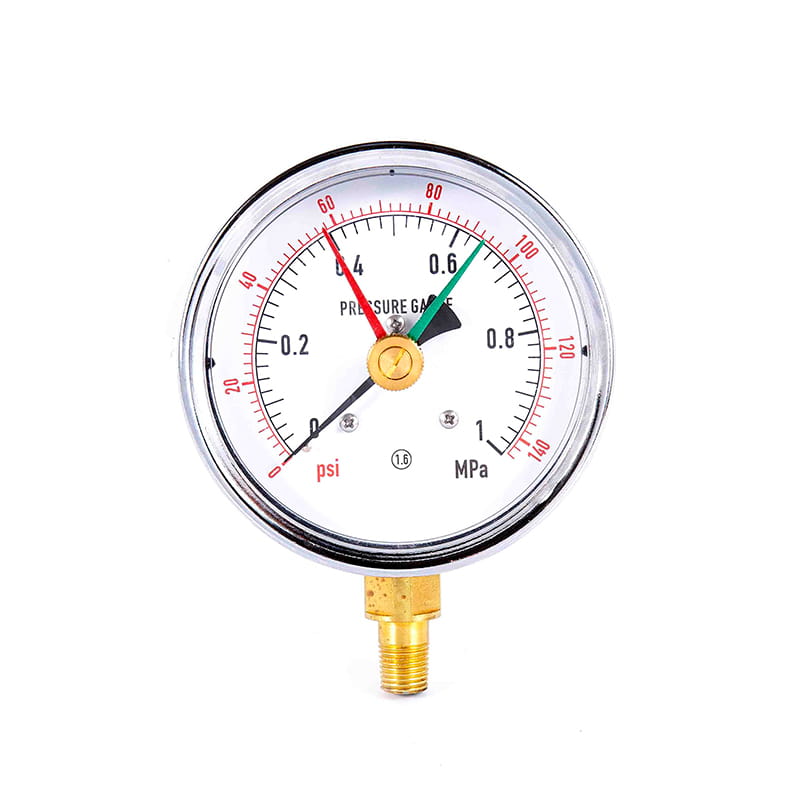

مانومتر

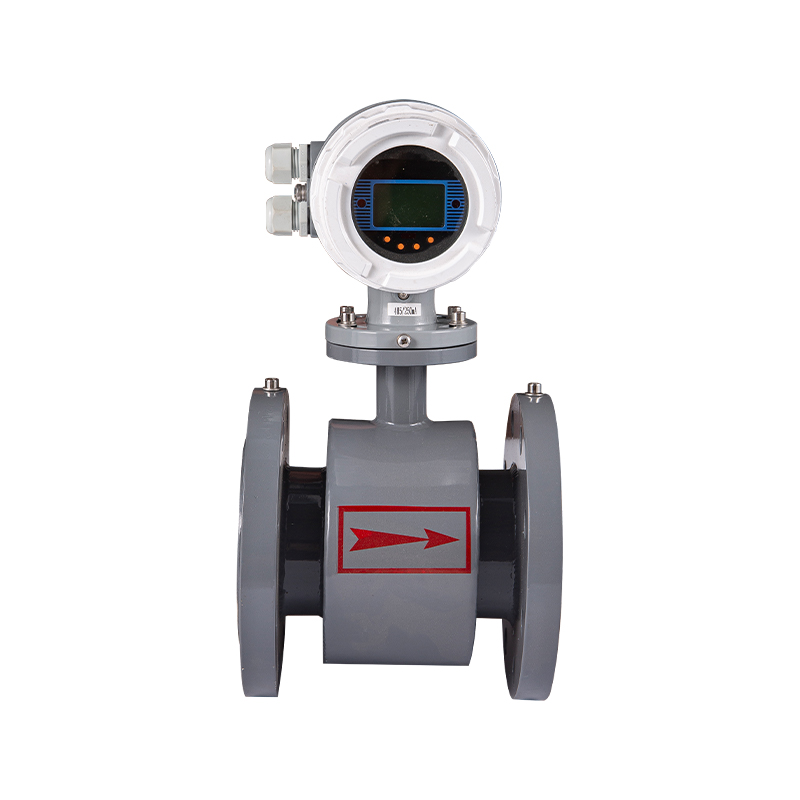

فلومترها

نظارت و کنترل سیستم
· پایداری فرآیند: گیج فشار، نوسانات فشار در خط لوله را کنترل می کند. در صورت وجود ناهنجاری در فشار (مانند انسداد یا نشتی)، قرائت فلومتر ممکن است نامعتبر یا مخدوش شود.
· کنترل حلقه بسته: در سیستم های کنترل پمپ یا شیر، سیگنال های فلومتر و فشار سنج به طور مشترک به کنترل کننده بازگردانده می شوند و به تجهیزات اجازه می دهند تا جریان و فشار پایدار را حفظ کنند (مانند یک حلقه کنترل PID).

کالیبراسیون و جبران
· جبران فشار: برای کنتورهای جریان گاز (مانند توربین، نوع حرارتی)، داده های فشار برای تبدیل دبی حجمی به شرایط استاندارد (Nm³/h) مورد نیاز است تا از خطاهای ناشی از تغییرات فشار جلوگیری شود.
·تشخیص خطا: افت ناگهانی فشار ممکن است نشان دهنده نشت خط لوله باشد. در این مرحله، قرائت فلومتر به طور غیر عادی بالا خواهد بود. بررسی مشکل با ترکیب داده های گیج فشار ضروری است.

سناریوهای کاربردی معمولی
· فلومتر فشار دیفرانسیل: دبی مستقیماً بر اساس خوانش فشار از فشارسنج های فشار بالا (P1) و فشار پایین (P2) محاسبه می شود.
· سیستم پمپ/کمپرسور: گیج فشار خروجی با فلومتر متصل می شود تا اطمینان حاصل شود که تجهیزات در محدوده فشار ایمن کار می کنند و نرخ جریان مورد انتظار را ارائه می دهند.
· تعادل شبکه خط لوله: در شبکه های تامین آب/گاز، توزیع فشار و توزیع جریان باید به طور همزمان نظارت شود تا کارایی بهینه شود.

انتخاب و نصب
· هماهنگی موقعیت: گیج های فشار معمولاً در بالادست و پایین دست جریان سنج نصب می شوند تا فشار مرجع یا تأیید پایداری الگوی جریان (مانند جلوگیری از تداخل گردابی) را فراهم کنند.
· تطبیق محدوده: برای سیستم فشار بالا، گیج های مقاوم در برابر فشار باید انتخاب شوند. در عین حال، محدوده فلومتر باید محدوده جریان تحت تغییرات فشار را پوشش دهد.

خلاصه: دبی سنج ها و فشارسنج ها اساسا مکمل یکدیگر هستند: فلومتر بر روی "حجم جریان" تمرکز می کند، در حالی که گیج فشار روی "نیروی فشار" تمرکز می کند. استفاده ترکیبی از آنها می تواند قابلیت اطمینان سیستم را به ویژه در شرایط عملیاتی پویا یا سناریوهای با دقت بالا (مانند صنایع شیمیایی و انرژی) افزایش دهد. در کاربردهای عملی، داده‌های هر دو اغلب در سیستم‌های SCADA یا DCS ادغام می‌شوند تا امکان تجزیه و تحلیل و کنترل جامع را فراهم کنند.

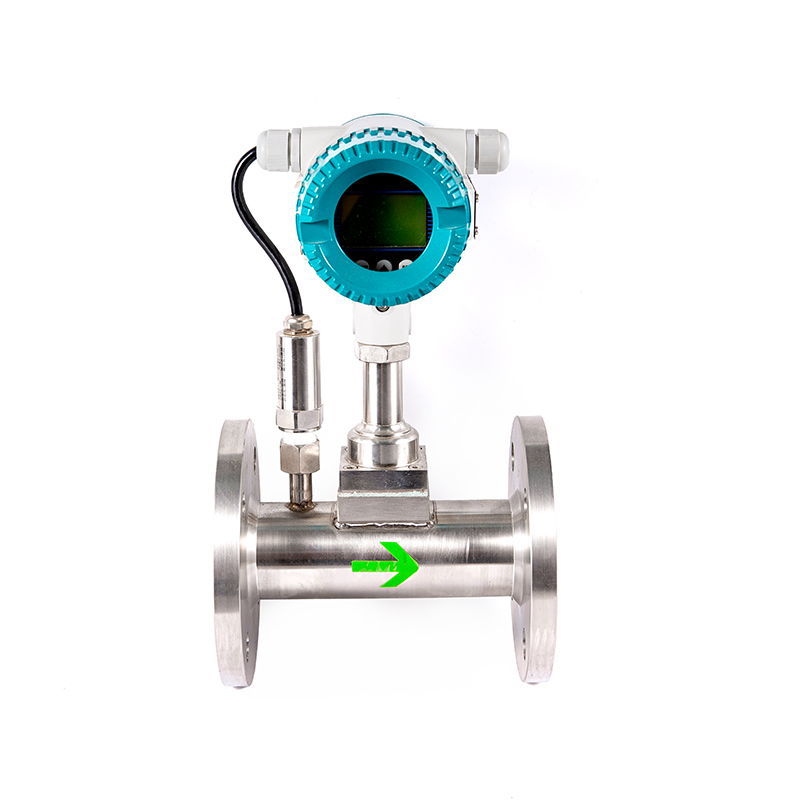

فلومتر ورتکس

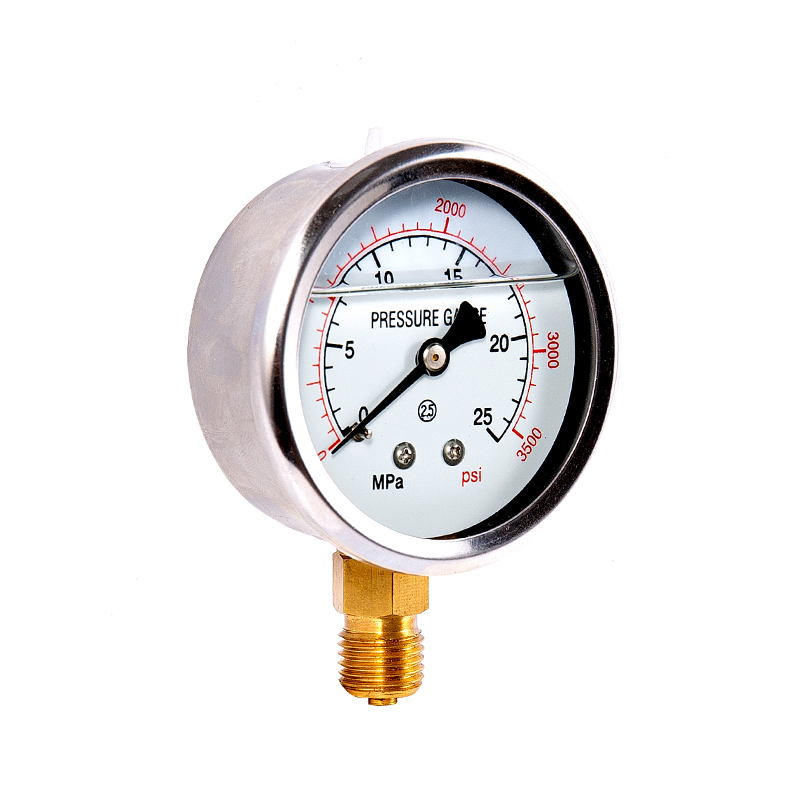

مانومتر ضد لرزش
