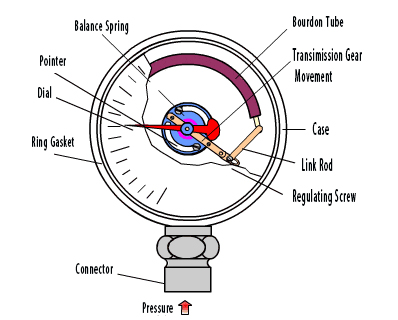

1. ساختار اصلی سنج فشار
01 عنصر حساس الاستیک

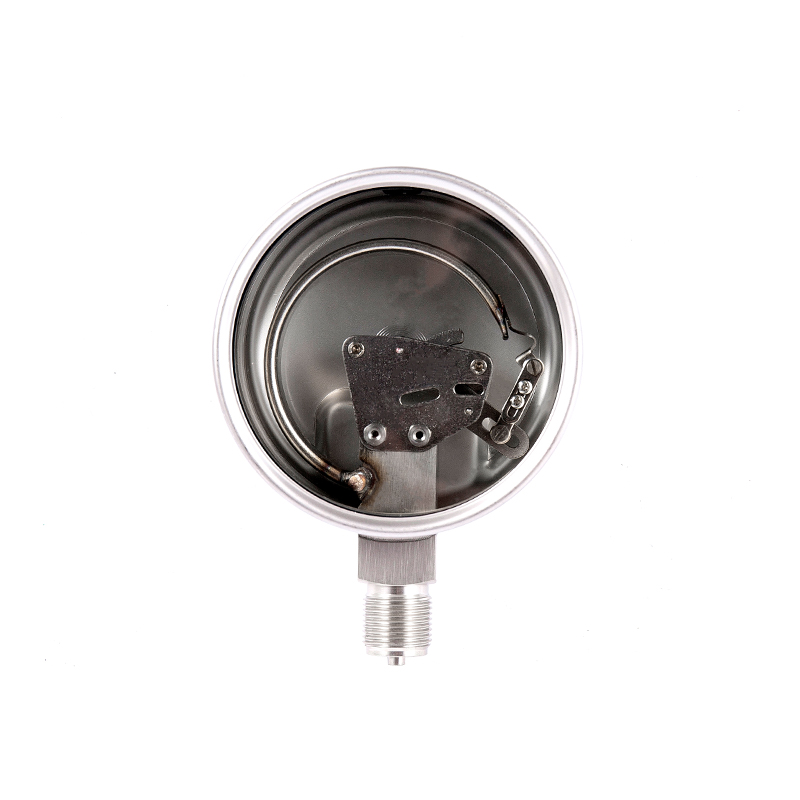

· لوله بوردون: رایج ترین عنصر الاستیک ، به شکل شکل C ، مارپیچ یا مارپیچ است و از آلیاژ مس یا فولاد ضد زنگ ساخته شده است. هنگامی که فضای داخلی تحت فشار قرار دارد ، لوله بوردون به بیرون گسترش می یابد و باعث می شود که نشانگر چرخش شود.
· دیافراگم: برای اندازه گیری فشار کم و خوردگی مدیوم ، ساخته شده از فلز یا لاستیک که پس از تأثیر تحت تأثیر فشار تغییر شکل می یابد ، استفاده می شود.
· Bellows: مناسب برای اندازه گیری فشارهای بسیار کوچک ، با تغییر شکل زیاد و حساسیت بالا.
02 دنده انتقال
· ROD LINK: عناصر الاستیک و مکانیسم دنده را برای انتقال جابجایی تغییر شکل وصل کنید.
· دنده فن شکل: حرکت خطی را به حرکت چرخشی تبدیل می کند و زاویه انحراف نشانگر را تقویت می کند.
· دنده های کوچک: مشبک با دنده بخش و شافت اشاره گر را برای چرخش سوق می دهد.
03 نشان دهنده دستگاه
· نشانگر: مقدار فشار فعلی را نشان می دهد و معمولاً در رابطه با شماره گیری استفاده می شود.
· شماره گیری: واحدهای فشار (MPA ، BAR ، PSI و غیره) را نشان می دهد و دامنه های اندازه گیری های مختلف با دامنه های مختلف مقیاس مطابقت دارد.
04 پوسته و اتصال قطعات
· مورد: از مکانیسم داخلی محافظت می کند. این ماده یا پلاستیک ، فولاد ضد زنگ یا آلیاژ آلومینیوم است. مقاوم در برابر شوک سنج برای کاهش لرزش از روغن (مانند روغن سیلیکون یا گلیسیرین) در داخل پر شده است.
· اتصال: از آن برای اتصال سیستم آزمایش شده استفاده می شود. استانداردهای موضوع مشترک شامل G1/2 ، NPT ، BSP و غیره است.
2. اصل کار سنج فشار
01 انتشار فشار
· محیط اندازه گیری شده (گاز یا مایع) از طریق رابط وارد فشار فشار می شود و بر روی عنصر الاستیک (مانند لوله بوردون ، دیافراگم یا زنگوله) عمل می کند.
02 تغییر شکل عنصر الاستیک
· نوع لوله بوردون: با افزایش فشار ، لوله بوردون به تدریج صاف می شود (در مورد یک لوله C شکل) یا به دلیل فشار داخلی (در مورد لوله مارپیچ) گسترش می یابد و در نتیجه جابجایی ایجاد می شود.
· نوع دیافراگم: فشار باعث می شود مرکز دیافراگم دچار تغییر شکل خمشی شود و جابجایی با فشار متفاوت است.
· نوع Bollows: انبساط محوری و انقباض ، مناسب برای اندازه گیری فشارهای بسیار کوچک.
03 تقویت انتقال مکانیکی
تغییر شکل جزئی از عنصر الاستیک از طریق مکانیسم پیوند به دنده بخش منتقل می شود ، که سپس دنده های کوچک را برای چرخش سوق می دهد و باعث می شود که نشانگر از بین برود. عملکرد سیستم مکانیسم انتقال دنده تقویت جابجایی است و باعث می شود که نشانگر به وضوح مقدار فشار را نشان دهد.
04 نشانه اشاره گر
اشاره گر روی شماره گیری حرکت می کند و به مقدار فشار مربوطه اشاره می کند. به عنوان مثال:
· هنگامی که فشار 0 باشد ، نشانگر باید به علامت "0" اشاره کند (اگر دقیق نباشد ، تنظیم صفر لازم است).
· هنگامی که فشار برای ایجاد عضلات افزایش می یابد ، نشانگر در جهت عقربه های ساعت می چرخد و نشان دهنده مقدار فشار فعلی است.
05 مکانیسم بازگشت به صفر
هنگامی که فشار آزاد می شود ، عنصر الاستیک به حالت اصلی خود باز می گردد ، و اشاره گر تحت عمل موهای زائد (یا بهار) به موقعیت صفر باز می گردد.
3. اصل کار از انواع خاص سنجهای فشار
01 سنج فشار ضد شوک
· پر کردن روغن داخلی (روغن سیلیکون یا گلیسیرین) برای کاهش تأثیر روی نشانگر در هنگام لرزش
· مناسب برای محیط های لرزش مانند ماشین آلات هیدرولیک و کمپرسورها
02 سنج فشار دیفرانسیل
· با استفاده از یک لوله دوتایی بوردون یا ساختار دیافراگم دوگانه ، تفاوت بین دو منبع فشار را اندازه گیری می کند.
· برای نظارت بر فیلتر ، کنتورهای جریان و سایر برنامه های مرتبط استفاده می شود.
03 سنج فشار دیجیتال
· از سنسورهای فشار (مانند piezoresistive یا خازنی) برای تبدیل سیگنال های فشار به سیگنال های الکتریکی استفاده کنید ، که سپس به صورت دیجیتالی پردازش و نمایش داده می شوند.
· می تواند سیگنال های 4-20mA یا RS485 را که برای کنترل خودکار مناسب است ، خروجی کند.
4.
· سنج فشار مکانیکی: بر اساس تغییر شکل عنصر الاستیک همراه با چرخش دنده ، یک ساختار ساده دارد و نگهداری آن آسان است.
· سنج فشار الکترونیکی: نمایش دیجیتال سنسور ، دقت بالا ، قادر به انتقال داده از راه دور
· معیارهای انتخاب: نوع مناسب را بر اساس متوسط ، فشار فشار و محیط (لرزش ، خوردگی) انتخاب کنید.
اگرچه سنج فشار اندک است ، اما از اهمیت حیاتی در ایمنی صنعتی برخوردار است. استفاده صحیح و نگهداری می تواند عملکرد پایدار طولانی مدت را تضمین کند. $ $
