راهنمای اصلی مدل ، ساختار و مواد سنج فشار تماس فوتوالکتریک

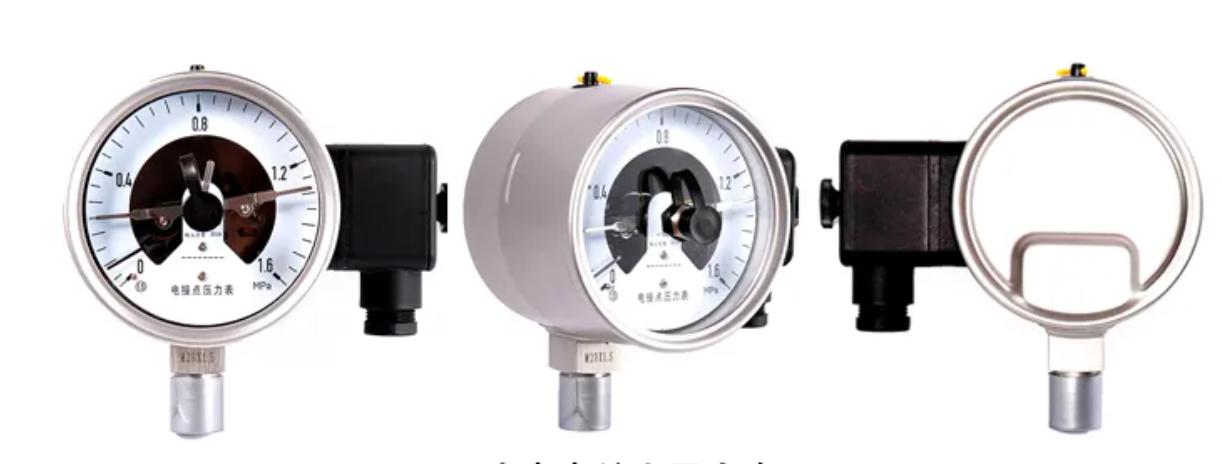

سنج فشار تماس فوتوالکتریک

تماس فوتوالکتریک سنج ابزاری هوشمند است که اندازه گیری فشار ، نمایشگر و کنترل خودکار را ادغام می کند. این مقدار فشار را از طریق فناوری سنجش فوتوالکتریک غیر تماسی تشخیص می دهد و می تواند هنگام رسیدن فشار به حد بالایی یا پایین از پیش تعیین شده ، یک سیگنال سوئیچ را خروجی کند ، در نتیجه شروع یا توقف تجهیزات خارجی (مانند پمپ های آب ، موتورها ، هشدارها و غیره) را کنترل می کند.

شما می توانید آن را به عنوان سوئیچ فشار بسیار "هوشمند" و "ایمن" ، مجهز به شماره گیری اشاره گر بصری در نظر بگیرید.
در کنترل اتوماسیون صنعتی ، صحت نظارت بر فشار و زنگ هشدار به طور مستقیم بر ایمنی و کارآیی تولید تأثیر می گذارد. سنج فشار تماس فوتوالکتریک ، به عنوان یک ابزار کلیدی با عملکردهای اندازه گیری و کنترل ، انتخاب مدل آن ، طراحی ساختاری و خصوصیات مواد اغلب هسته فرآیند انتخاب را تشکیل می دهد. امروز ، ما شما را راهنمایی خواهیم کرد تا این سه بعد اصلی را جدا کنید و به شما در درک سریع نقاط اصلی انتخاب کمک کنیم.

1 ， مدلهای متداول سنجهای فشار تماس فوتوالکتریک
· سری YXC: نوع اصلی فشار فشار تماس فوتوالکتریک ، مناسب برای محیط های صنعتی عمومی.
· سری YXG: نوع با دقت بالا ، با دقت اندازه گیری تا 0.5 درجه.
· سری YXK: نوع ضد انفجار ، مناسب برای محیط های قابل اشتعال و انفجاری.
· سری YXW: نوع بهداشتی به طور خاص برای صنایع غذا و دارویی طراحی شده است.
· سری YXF: نوع مقاوم در برابر خوردگی ، مناسب برای رسانه های بسیار خورنده.

2 ، ساختار: سه مؤلفه اصلی عملکرد ابزار را تعیین می کنند
ساختار فشار فشار تماس فوتوالکتریک در اطراف "زنگ خطر قابل اعتماد اندازه گیری دقیق" طراحی شده است ، و عمدتاً از سه ماژول اصلی تشکیل شده است. هر مؤلفه دارای بخش واضحی از مسئولیت ها است:

· مکانیسم اندازه گیری: مؤلفه اصلی لوله بوردون است. هنگامی که محیط اندازه گیری شده وارد لوله می شود ، بدنه لوله به دلیل فشار تحت تغییر شکل قرار می گیرد و این تغییر شکل از طریق میله اتصال برای چرخش نشانگر منتقل می شود و از این طریق به نمایش مکانیکی مقدار فشار می رسد.

· مکانیسم تبدیل فوتوالکتریک: این صفحه از یک صفحه سایه دار ، یک منبع نور و یک سنسور فوتوالکتریک تشکیل شده است. هنگامی که نشانگر (یا صفحه سایه دار که به نشانگر مرتبط است) به موقعیت از پیش تعیین شده از پیش تعیین شده بالا یا پایین می چرخد ​​، صفحه سایه دار منبع نور را بلوک یا انجام می دهد و باعث ایجاد سنسور فوتوالکتریک برای ارسال سیگنال سوئیچ می شود و از این طریق به هشدار فشار یا کنترل می رسد.

· جعبه پوسته و اتصال: پوسته از اجزای داخلی محافظت می کند ، در حالی که از جعبه اتصال برای اتصال مدار کنترل استفاده می شود. برخی از مدل ها ممکن است شامل سوراخ های اتلاف گرما یا سازه های آب بندی باشد که برای محیط های مختلف مناسب هستند.

3 ، مواد: سازگاری با شرایط کار مهم است
انتخاب مواد باید بر اساس اندازه گیری متوسط ​​(مانند مایعات خورنده ، گازهای درجه حرارت بالا) و محیط (مانند رطوبت ، گرد و غبار) باشد. مواد مؤلفه اصلی به شرح زیر است.

· لوله بوردون:

رسانه های مشترک (آب ، هوا): آلیاژ مس (برنج H62) ، کم هزینه و سختی خوب.

رسانه های خورنده (راه حل های اسید و قلیایی): فولاد ضد زنگ 316L ، با مقاومت در برابر خوردگی قوی.

متوسط ​​درجه حرارت بالا (> 150 ℃): آلیاژ Hastelloy ، مقاوم در برابر درجه حرارت بالا و خزش.

· مورد:

محیط عادی: مهندسی ABS ، پلاستیک ، سبک و عایق ؛

محیط های سخت (در فضای باز ، مناطق شیمیایی): 304 فولاد ضد زنگ ، ضد زنگ ، ضد ضربه.

· اتصال:

مطابق با طراحی لوله بهار ، برای جلوگیری از خوردگی ناشی از فلزات مختلف در تماس با محیط ، از فولاد ضد زنگ و برنج 304 استفاده می شود.

قطعات آب بندی:

لاستیک نیتریل: مقاوم در برابر روغن و آب ، با دامنه دمای 40 تا 120 درجه سانتیگراد.

لاستیک فلوئور: مناسب برای رسانه های خورنده قوی و درجه حرارت بالا ، با دامنه دمای 20 تا 120 درجه سانتیگراد.

خلاصه:
برای انتخاب سنج فشار تماس با فوتوالکتریک راست ، کلید در "درک مدل برای تعیین الزامات ، درک ساختار و عملکرد و انتخاب مواد مناسب برای شرایط خاص کاربرد" نهفته است.

ما همچنین تکنیک های نصب ، کالیبراسیون و عملکرد عملی ساز را به اشتراک خواهیم گذاشت. اگر پیشنهاد یا سؤال بیشتری دارید ، لطفاً در هر زمان با ما تماس بگیرید! "$ $
