انواع فشارسنج ها و کاربرد آنها چیست؟

گیج‌های فشار ابزار اندازه‌گیری ضروری هستند که برای نظارت و کنترل فشار در مایعات و گازها استفاده می‌شوند. آنها نقش مهمی در تضمین ایمنی، ثبات فرآیند و عملکرد تجهیزات در صنایعی مانند تولید، انرژی، داروسازی، تصفیه آب و تهویه مطبوع دارند. انتخاب نوع صحیح گیج فشار به عواملی مانند محدوده فشار، متوسط، دقت مورد نیاز، شرایط محیطی و محدودیت های نصب بستگی دارد. درک انواع مختلف فشارسنج ها و کاربردهای عملی آنها به اپراتورها کمک می کند تا از خرابی سیستم جلوگیری کنند، هزینه های تعمیر و نگهداری را کاهش دهند و استانداردهای ایمنی را رعایت کنند.

گیج فشار لوله بوردون

گیج های فشار لوله بوردون پرکاربردترین فشارسنج های مکانیکی هستند. آنها با استفاده از یک لوله فلزی منحنی کار می کنند که با افزایش فشار داخلی صاف می شود. این حرکت از طریق یک اتصال به یک اشاره گر که فشار را روی یک صفحه نمایش می دهد، منتقل می شود. طراحی ساده آنها را قابل اعتماد، مقرون به صرفه و مناسب برای طیف گسترده ای از برنامه ها می کند.

برنامه های کاربردی معمولی

• سیستم های هیدرولیک و پنوماتیک
• کمپرسور و پمپ
• بویلرها و مخازن تحت فشار

گیج فشار دیافراگم

دیافراگم فشار سنج ها از یک غشای انعطاف پذیر استفاده کنید که تحت فشار منحرف می شود. این طراحی مکانیزم داخلی را از محیط فرآیند جدا می کند و گیج های دیافراگمی را برای سیالات خورنده، چسبناک یا آلوده ایده آل می کند. آنها معمولاً در جایی استفاده می شوند که سازگاری رسانه ها و بهداشت نگرانی های اصلی هستند.

موارد استفاده کلیدی

• کارخانه های فرآوری شیمیایی
• تولید مواد غذایی و آشامیدنی
• سیستم های دارویی و بهداشتی

فشار سنج کپسولی

گیج‌های فشار کپسولی از دو دیافراگم نازک موجدار تشکیل شده‌اند که به یکدیگر مهر و موم شده‌اند تا یک کپسول را تشکیل دهند. آنها برای اندازه گیری فشارهای بسیار کم، به ویژه فشار گاز طراحی شده اند. حساسیت بالای آن‌ها آن‌ها را برای کاربردهایی مناسب می‌سازد که حتی تغییرات فشار کوچک را باید با دقت تشخیص داد.

گیج های فشار دیفرانسیل

گیج های فشار دیفرانسیل تفاوت بین دو نقطه فشار را اندازه گیری می کنند. به جای نمایش فشار مطلق، آنها افت فشار را نشان می دهند که برای نظارت بر جریان، وضعیت فیلتر و کارایی سیستم ضروری است. این گیج ها به طور گسترده در اتاق های تمیز، سیستم های HVAC و واحدهای فیلتراسیون استفاده می شوند.

برنامه های کاربردی رایج

• تشخیص گرفتگی فیلتر
• اندازه گیری جریان در صفحات روزنه ای
• نظارت بر فشار اتاق تمیز

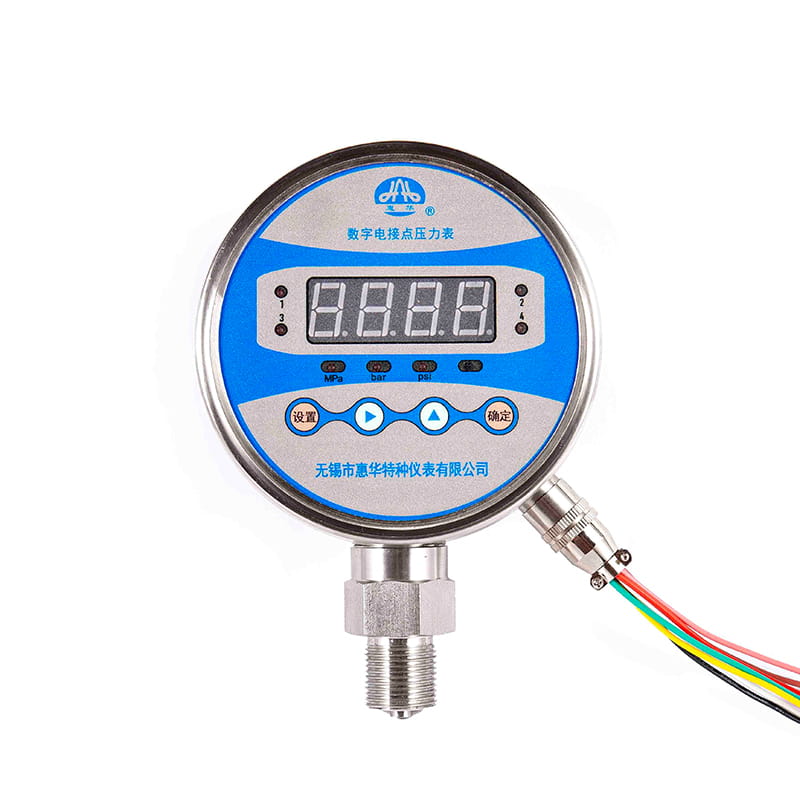

فشارسنج های دیجیتال

فشارسنج های دیجیتال از سنسورهای فشار الکترونیکی استفاده می کنند و خوانش ها را روی صفحه LCD یا LED نمایش می دهند. آن‌ها دقت بالاتر، وضوح بهتر و ویژگی‌های اضافی مانند ثبت داده‌ها، حفظ حداکثر سرعت و تبدیل واحد را ارائه می‌دهند. گیج های دیجیتال به طور فزاینده ای در محیط های صنعتی مدرن که دقت و قابلیت ردیابی بسیار مهم است، محبوب هستند.

گیج فشار مطلق

گیج های فشار مطلق فشار را نسبت به خلاء کامل به جای فشار اتمسفر اندازه گیری می کنند. این آنها را برای برنامه هایی ایده آل می کند که تغییرات جوی می تواند بر دقت تأثیر بگذارد. آنها معمولاً در سیستم های خلاء و فرآیندهای علمی استفاده می شوند.

گیج فشار در مقابل فشارسنج های مرکب

گیج فشار سنج فشار را نسبت به فشار اتمسفر محیط اندازه گیری می کند و رایج ترین نوع موجود در سیستم های صنعتی است. از طرف دیگر فشارسنج های مرکب می توانند فشار مثبت و خلاء را اندازه گیری کنند و برای سیستم هایی که در محدوده فشار وسیعی کار می کنند مناسب هستند.

فشارسنج های پر شده

گیج های فشار پر شده حاوی یک مایع، معمولاً گلیسیرین یا روغن سیلیکون، در داخل کیس هستند. پرکننده لرزش را کاهش می دهد، لرزش نشانگر را کاهش می دهد و عمر مفید را افزایش می دهد. این گیج ها به ویژه در محیط هایی با فشار ضربانی یا ارتعاش مکانیکی مفید هستند.

فشار سنج بهداشتی

فشار سنج های بهداشتی برای رعایت استانداردهای بهداشتی دقیق طراحی شده اند. آنها دارای سطوح صاف، ساخت فولاد ضد زنگ و طرح هایی هستند که به راحتی تمیز می شوند. این گیج ها در صنایعی که کنترل آلودگی حیاتی است ضروری هستند.

مقایسه انواع فشار سنج رایج

انتخاب فشارسنج مناسب برای برنامه شما

انتخاب فشارسنج مناسب نیاز به ارزیابی فشار عملیاتی، سازگاری رسانه، شرایط محیطی، کلاس دقت و روش نصب دارد. تعیین بیش از حد هزینه را افزایش می دهد، در حالی که عدم تعیین می تواند ایمنی را به خطر بیندازد. درک نحوه عملکرد هر نوع فشارسنج به مهندسان و اپراتورها اجازه می دهد تا ابزار را دقیقاً با نیازهای سیستم مطابقت دهند.

نتیجه گیری

گیج های فشار انواع مختلفی دارند که هر کدام برای رفع چالش های اندازه گیری خاصی طراحی شده اند. از گیج‌های لوله بوردون قوی گرفته تا مدل‌های دیجیتالی بسیار دقیق و طراحی‌های تخصصی دیافراگم، هر نوع نقش روشنی دارد. با درک انواع مختلف فشارسنج ها و کاربرد آنها، کاربران می توانند از نظارت قابل اعتماد فشار، بهبود کارایی سیستم و ایمنی عملیاتی طولانی مدت اطمینان حاصل کنند.
