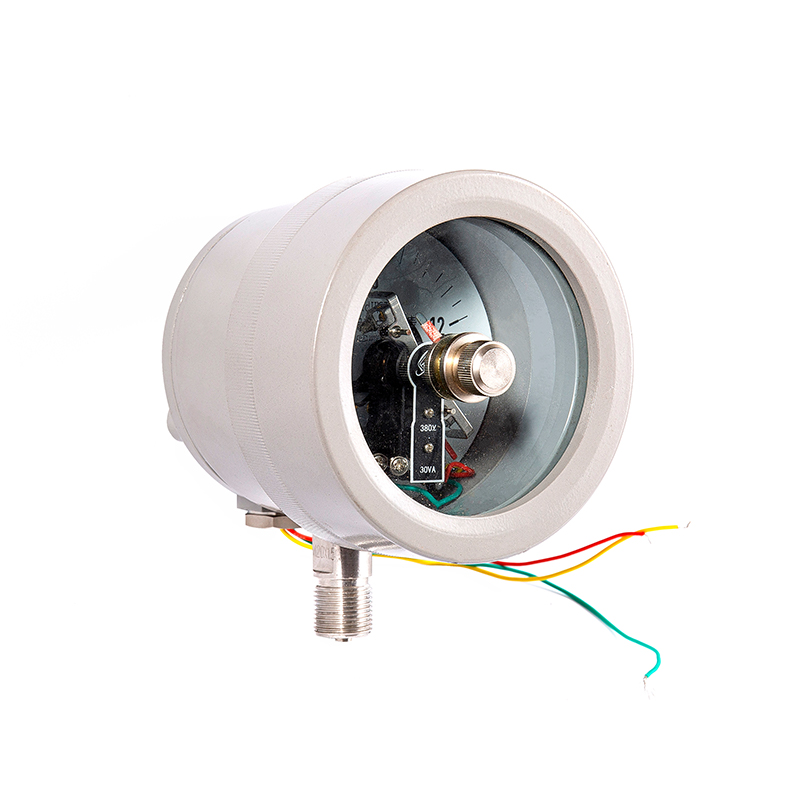

سری Y Series General Steel Steel فشار
Cat:سنج
◆ مدل: Y40 y50 y60 y75 y100 y150 y200 y250 ◆ استفاده: این سری از ابزارها برای اندازه گیری فشار...
جزئیات را مشاهده کنید سناریوهای اصلی برنامه
محیط گاز/گرد و غبار قابل اشتعال و انفجاری
· صنعت پتروشیمی: نظارت بر فشار برای رگهای واکنش ، مخازن ذخیره سازی و خطوط لوله (مانند گاز طبیعی ، گاز نفتی مایع)
· صنعت استخراج ذغال سنگ/فلز: خطوط لوله گاز زیرزمینی ، کنترل فشار در کارگاه های گرد و غبار (برای جلوگیری از انفجارهای گرد و غبار)
· کارگاه دارویی دارویی / پوشش: هشدار فشار برای مخازن ذخیره حلال و تجهیزات نقاشی اسپری (برای جلوگیری از انفجار گازهای فرار)
سناریوهای کنترل خودکار
· کنترل پیوند فشار: هنگامی که فشار به مقدار از پیش تعیین شده می رسد ، تماس های الکتریکی باعث عملکرد پمپ ، شیر یا زنگ (مانند شروع یا توقف پمپ تثبیت کننده فشار سرکوب آتش می شود)
· نظارت بر فرآیند صنعتی: محافظت از فشار دیگ بخار بخار (به طور خودکار منبع گرما را در صورت فشار بیش از حد کاهش می دهد و محافظت بیش از حد برای کمپرسور.)
تجزیه و تحلیل مزیت اصلی
ویژگی های ایمنی ضد انفجار
· ضمانت صدور گواهینامه ضد انفجار: مطابق با استانداردهای ملی (مانند GB 3836) ، انواع ضد انفجار مشترک عبارتند از:
نوع ضد شعله (EX D): محفظه می تواند در برابر فشار انفجار داخلی مقاومت کند و از گسترش شعله های آتش جلوگیری کند.
نوع ضد انفجار (EX IA): انرژی مدار را محدود می کند تا از جرقه های برقی جلوگیری کند.
· مقاومت در برابر تداخل محیطی: مناسب برای شرایط کار سخت مانند درجه حرارت بالا ، ارتعاشات و رطوبت. سطح حفاظت از محوطه معمولاً ≥ IP65 است.
مزایای عملکرد تماس الکتریکی
· زنگ هشدار و کنترل دو طرفه: دو نقطه تماس را می توان برای حد بالایی و پایین تنظیم کرد و باعث محافظت دوگانه در برابر فشار بیش از حد/فشار کم می شود.
· مخاطبین با قابلیت اطمینان بالا: از مخاطبین آلیاژ نقره ای ، با مقاومت در تماس کم و عمر طولانی (به طور معمول 100000 پوند) استفاده کنید.
· سازگاری سیگنال قوی: خروجی تماس می تواند به PLC ، سیستم های DCS و یا توسط رله ها و آلارم های روشن صدا هدایت شود.
پارامترهای کلیدی و امتیاز برای انتخاب مدل
دامنه و دقت اندازه گیری
· دامنه: فشار کار باید در محدوده 1/3 تا 2/3 از مقیاس کامل باشد. از فشار طولانی مدت جلوگیری کنید (به عنوان مثال ، در صورت اندازه گیری فشار 0.6 مگاپاسکال ، دامنه 0 تا 1 مگاپاسکال را انتخاب کنید).
· سطح دقت: برای سناریوهای عمومی ، سطح 1.6 را انتخاب کنید. برای کنترل دقیق ، سطح 0.4 را انتخاب کنید (مانند کالیبراسیون فشار در آزمایشگاه ها).
ظرفیت تماس و پارامترهای الکتریکی
· ظرفیت تماس: باید با قدرت بار مطابقت داشته باشد (به عنوان مثال AC 220V/3A ، DC 24V/5A). در موارد جریان زیاد ، از یک رله میانی استفاده می شود.
· نوع سیگنال: به طور معمول مخاطبین باز / به طور معمول بسته در دسترس هستند. توصیه می شود بر اساس منطق سیستم کنترل انتخاب شود (به عنوان مثال ، در صورت فشار زیاد ، مدار باید قطع شود).
سازگاری ساختار و نصب
· مواد پوسته: فولاد ضد زنگ 316L برای محیط های خورنده انتخاب می شود ، در حالی که آلومینیوم ریخته گری در سناریوهای معمولی استفاده می شود (درمان ضد خوردگی سطح مورد نیاز است).
· روش نصب: نصب شعاعی/محوری ، اتصال فلنج و غیره باید با اندازه رابط خط لوله (مانند موضوع M20*1.5) مطابقت داشته باشد.
ملاحظات انتخاب
سازگاری رسانه
اگرچه هیچ سد جداسازی مورد نیاز نیست ، لازم است تأیید کنید که آیا این محیط تأثیر خورنده ای بر روی مواد سر دارد (مانند اجزای مس) (اختیاری تمام ساختار استیل ضدزنگ).
دمای محیط
دمای محیط: ابزارهای ضد انفجار معمولاً در برابر دمای مختلف از -20 تا 60 ℃ مقاوم هستند. برای برنامه های درجه حرارت بالا که نیاز به عملکرد مداوم دارند ، لازم است مدلهایی را انتخاب کنید که در برابر درجه حرارت بالا مقاوم باشند (مانند نمونه هایی که دارای طراحی اتلاف گرما هستند).
صدور گواهینامه
برای به دست آوردن گواهی ضد انفجار و گزارش بازرسی کارخانه لازم است. اطمینان از رعایت مقررات ایمنی محلی (مانند سابق چین ، ATEX اتحادیه اروپا). $ $
