آیا درک روشنی از دماسنجهای تماس الکتریکی دوتایی دارید؟

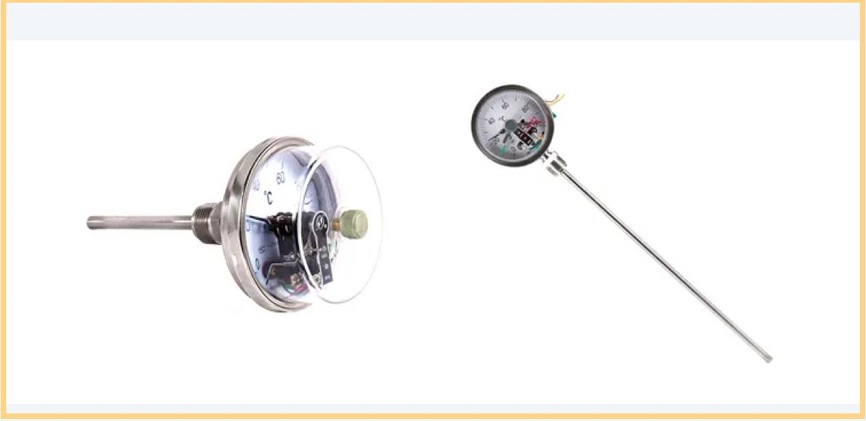

دماسنجهای تماس الکتریکی دوتایی

در دماسنج تماس الکتریکی دو فلزی ابزاری صنعتی است که اندازه گیری دما و عملکردهای کنترل خودکار را ترکیب می کند. بزرگترین تفاوت بین آن و یک دماسنج معمولی این است که علاوه بر نشان دادن دما ، می تواند به طور خودکار مدار را نیز کنترل کند.

1. چگونه شماره مدل را بخوانیم؟ پارامترهای کلیدی همه در کد موجود است.
در model of a bimetallic electrical contact thermometer is usually composed of a prefix, main parameters, and additional functions. The national standard usually uses the "WSSX" series (W - temperature instrument, S - bimetal, S - electrical contact, X - additional function). Taking WSSX-411 as an example, the meanings of each part are clearly distinguishable:

· پیشوند (WSSX): به وضوح نشان می دهد که نوع محصول یک دماسنج تماس الکتریکی دو فلزی است.

· رقم اول (4): روش نصب را نشان می دهد. 1 - نوع شعاعی (شماره گیری عمود بر میله درج است) ، نوع 2 - محوری (شماره گیری موازی با میله درج است) ، نوع جهانی (شماره گیری می تواند 360 درجه بچرخد) ، نوع نصب فلنج ، 5 - نوع نصب.

· رقم دوم (1): قطر شماره گیری را نشان می دهد. گزینه ها 1-60 میلی متر ، 2-100 میلی متر ، 3-150 میلی متر ، 4-200 میلی متر است. هرچه قطر بزرگتر باشد ، خواندن واضح تر ، و آن را برای مشاهده مسافت طولانی مناسب می کند.

· رقم سوم (1): سطح دقت را نشان می دهد. سطح 1 - 1.0 ، سطح 2 - 1.5. هرچه سطح دقت پایین تر باشد ، خطای اندازه گیری کوچکتر است (به عنوان مثال ، سطح 1.0 به این معنی است که خطا بیش از 1 ± از دامنه نیست).

· کد اضافی: به عنوان مثال ، "P" با لوله محافظ نشان می دهد ، "M" با ساختار ضد آب نشان می دهد. این انتخاب را می توان با توجه به محیط استفاده انجام داد.

2 ، سه مؤلفه اصلی عملکرد را تعیین می کنند.
در core of the bimetallic electrical contact thermometer is the coordinated design of "temperature measurement and temperature control", and it mainly consists of three parts:

· عنصر دماسنج (هسته سنجش دما): این ساخته شده توسط دو ورق فلزی با ضرایب مختلف انبساط حرارتی (مانند برنج و آلیاژ ایریدیوم) ساخته شده است. هنگامی که دما تغییر می کند ، ورق دو فلزی به دلیل تفاوت در انبساط خم می شود و باعث می شود که نشانگر بچرخد و به نشانه دما برسد.

· دستگاه تماس الکتریکی (مؤلفه اصلی کنترل دما): این شامل مخاطبین ثابت و مخاطبین متحرک است. مخاطبین متحرک به همراه نشانگر حرکت می کنند. هنگامی که دما به مقدار از پیش تعیین شده می رسد ، دو مخاطب باعث ایجاد تماس/قطع ارتباط می شوند و باعث ایجاد زنگ هشدار خارجی یا مدار کنترل می شوند (مانند شروع فن ، خاموش کردن بخاری).

· سر و اجزای نصب: در head includes the dial, pointer and connection terminals, facilitating reading and wiring; the mounting components are divided into threaded (such as M27*2), flange (such as DN25) or socket type, suitable for the installation requirements of different devices.

3 ، انتخاب مواد: در materials of different components directly affect the temperature gauge's temperature resistance and corrosion resistance, and precise matching according to the working conditions is necessary.

4،3 مرحله برای انتخاب محصول مناسب

· محدوده اندازه گیری: بر اساس محدوده دمای اندازه گیری انتخاب کنید. توصیه می شود که اندازه گیری واقعی در 1/3 تا 2/3 از محدوده کاهش یابد (به عنوان مثال ، اگر اندازه 0 - 100 ℃ ، انتخاب دامنه 0 - 150 ℃ نتایج دقیق تری را ارائه می دهد).

· محیط را در نظر بگیرید: برای محیط های مرطوب/خورنده ، شماره گیری فولاد ضد زنگ را با لوله محافظ 316L انتخاب کنید. برای سناریوهای لرزش ، مدل ها را با ساختار ضد شوک انتخاب کنید.

· نصب: برای اندازه گیری دمای لوله ، از نصب نخ یا فلنج استفاده کنید. برای اندازه گیری دمای تجهیزات ، نوع شعاعی یا جهانی را انتخاب کنید.

خلاصه
اگرچه ساختار دماسنج تماس الکتریکی دو فلزی پیچیده نیست ، اما انتخاب معقول مدل ها و مواد به طور مستقیم بر دقت اندازه گیری و ایمنی تجهیزات تأثیر می گذارد. امیدواریم این مقاله بتواند به شما در درک سریع دانش اصلی و جلوگیری از اشتباهات انتخاب کمک کند. آیا در استفاده خود با مشکلی روبرو شده اید؟ خوش آمدید پیام ها را در بخش بازخورد ~ $ $ $ بگذارید
