گیج فشار کپسولی چیست؟ ساختار و پارامترهای گیج فشار کپسول

در زمینه اندازه گیری فشار کم، فشار سنج کپسولی به دلیل دقت و پایداری بالا از جایگاه قابل توجهی برخوردار است. خواه برای نظارت بر فشار کم در خطوط لوله گاز، سیستم های تهویه یا مخازن واکنش شیمیایی باشد، حضور آنها در همه جا قابل مشاهده است. امروز، بیایید معانی مدل، ترکیب ساختاری و انتخاب مواد گیج‌های فشار کپسول را به تفصیل بررسی کنیم.

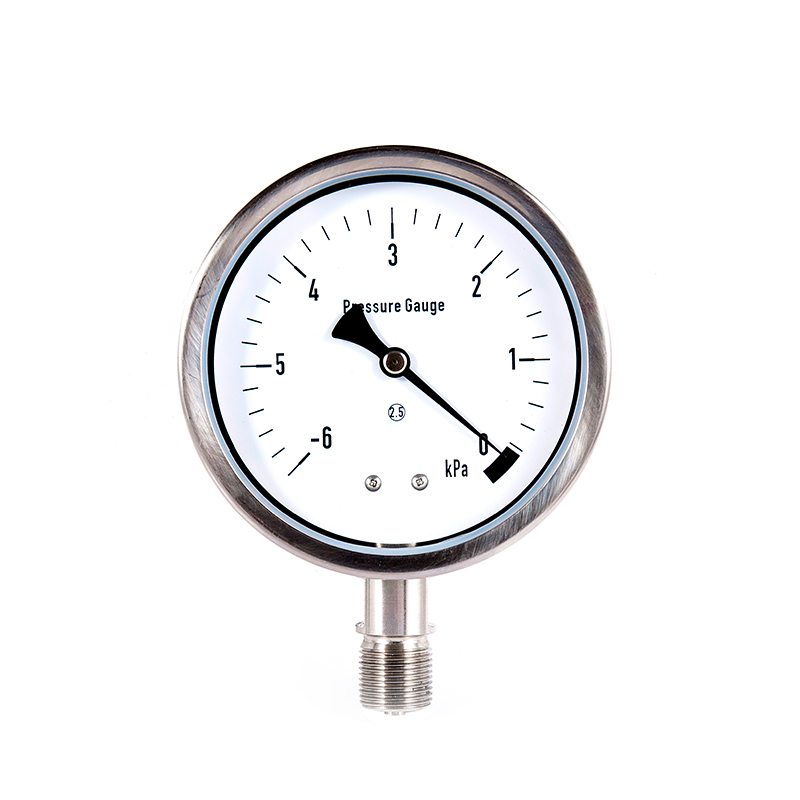

گیج فشار کپسول: مدل
مدل پایه: با "YE" شروع می شود، جایی که "Y" مخفف فشار سنج است، و "E" به طور خاص به ساختار دیافراگم اشاره دارد (متمایز از "Y" در فشار سنج های معمولی لوله فنری).
قطر صفحه: شماره بلافاصله بعد از شماره سریال اصلی، قطر صفحه (واحد: میلی متر) را نشان می دهد. به عنوان مثال، YE-100 به این معنی است که قطر صفحه 100 میلی متر است، در حالی که YE-150 150 میلی متر است. هرچه صفحه بزرگتر باشد، دقت خواندن بالاتر است و برای سناریوهایی که نیاز به مشاهده از راه دور دارند مناسب است.
شناسه عملکرد ویژه: برخی از مدل ها دارای حروف اضافی هستند که عملکردهای ویژه را نشان می دهد. به عنوان مثال، در "YE-100B"، "B" ممکن است یک ماده فولادی ضد زنگ با لبه ها را نشان دهد. در "YE-100Z"، "Z" نصب محوری را نشان می دهد (پیش فرض نصب شعاعی است).
به عنوان مثال: "YE-100BZ" نشانگر "مواد فولاد ضد زنگ، قطر صفحه 100 میلی متر، گیج فشار کپسول محوری" است. فقط با نگاه کردن به شماره مدل، می‌توانید به سرعت تشخیص دهید که آیا با شرایط استفاده شما مطابقت دارد یا خیر.

بخش ساختاری فشار سنج کپسول
اگرچه فشار سنج کپسولی از نظر اندازه بزرگ نیست، ساختار داخلی آن هوشمندانه طراحی شده است و همه اجزا با هم کار می کنند تا به اندازه گیری دقیق فشار پایین دست پیدا کنند.
عنصر اندازه گیری هسته: کپسول

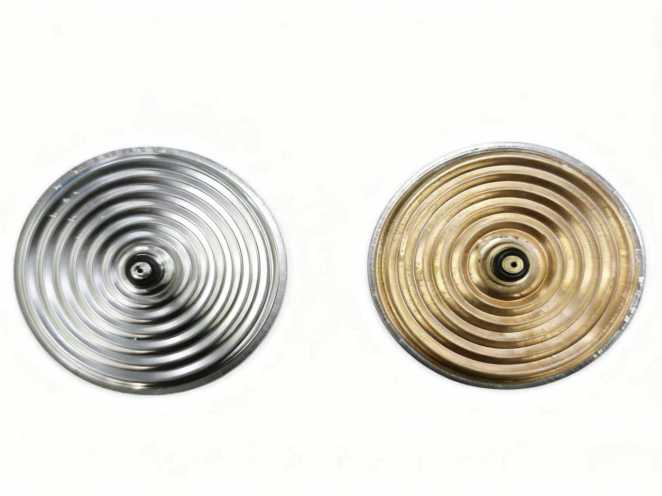

با جوش دادن لبه های دو دیافراگم فلزی (معمولاً از آلیاژ مس یا فولاد ضد زنگ) تشکیل می شود و یک جعبه دایره ای مسطح مهر و موم شده ایجاد می کند. هنگامی که محیط اندازه گیری شده وارد جعبه دیافراگم می شود، دیافراگم به دلیل اثر فشار دچار تغییر شکل الاستیک (انبساط یا انقباض) می شود. این "منبع قدرت" برای اندازه گیری فشار است.
مکانیسم انتقال: جابجایی های کوچک را تقویت می کند
تغییر شکل دیافراگم بسیار کم است. قبل از اینکه بتواند نشانگر را به چرخش درآورد، باید از طریق مکانیسم های انتقال مانند میله های اتصال و چرخ دنده ها تقویت شود. این فرآیند شبیه به "اصل اهرمی" است که تغییرات کوچک فشار را به جابجایی نشانگر قابل مشاهده تبدیل می کند.
سیستم نشانگر: بصری مقادیر فشار را نشان می دهد
این شامل اشاره گر و شماره گیری است. واحدهای مقیاس بیشتر KPa (کیلو پاسکال) یا MPa (مگا پاسکال، معمولاً برای کاربردهای کم برد) هستند. برخی از مدل های خاص نیز ممکن است واحدهایی مانند نوار را نشان دهند که خواندن را در سناریوهای مختلف تسهیل می کند.
پوسته و اتصالات
پوسته بیرونی از اجزای داخلی محافظت می کند و همچنین عملکردهای ضد گرد و غبار و ضد رطوبت را انجام می دهد. اتصال دهنده ها برای اتصال خط لوله اندازه گیری شده استفاده می شوند و فشار متوسط ​​را به کپسول وارد می کنند. مشخصات رابط مانند (M20*1.5) باید با خط لوله مطابقت داشته باشد.

سناریوهای انتخاب مواد و کاربرد
مواد گیج فشار دیافراگم به طور مستقیم بر خورندگی، عمر مفید و محیط قابل اجرا آن تأثیر می گذارد. هنگام انتخاب آن، باید ویژگی های محیط اندازه گیری شده را در نظر گرفت.
1. مواد جعبه غشایی:
آلیاژ مس: کم هزینه و کشش خوب، مناسب برای اندازه گیری گازهای غیر خورنده (مانند هوا، نیتروژن) یا مایعات خنثی.
فولاد ضد زنگ: مقاومت در برابر خوردگی قوی از خود نشان می دهد و می توان از آن برای اندازه گیری محیط با مواد خورنده (مانند گازهای کمی اسیدی، بخار در محیط های مرطوب) استفاده کرد. در صنایع شیمیایی، مناطق ساحلی و غیره دوام بیشتری دارد.
2. مواد پوسته:
فولاد کربن معمولی: سطح تصفیه شده با رنگ، کم هزینه، مناسب برای محیط های داخلی خشک و غیر خورنده.
فولاد ضد زنگ: سطح حفاظت بالاتر، قادر به مقاومت در برابر رطوبت، گرد و غبار و گازهای خورنده خفیف، مناسب برای محیط های بیرونی یا خشن.
3. مواد آب بندی:
آب بندی بین اتصال و محفظه معمولاً با استفاده از لاستیک نیتریل یا لاستیک سیلیکونی انجام می شود. لاستیک نیتریل مقاومت خوبی در برابر روغن دارد، در حالی که لاستیک سیلیکونی در برابر دماهای بالا مقاومت بیشتری دارد. انتخاب مواد را می توان بر اساس دما و ویژگی های محیط انجام داد.

اگرچه فشارسنج های کپسولی عمدتاً در "میادین کم فشار" استفاده می شوند، اما در صنایعی مانند ایمنی گاز، نظارت بر محیط زیست و فرآوری مواد غذایی ضروری هستند. برای استفاده حداکثری از ارزش آنها در موقعیت مناسب، درک معانی مدل آنها، درک اصول ساختاری و انتخاب مواد مناسب ضروری است. دفعه بعد هنگام خرید می توانید به این راهنما مراجعه کنید تا مدل مناسب را به راحتی پیدا کنید!
