با سنجش فشار استاتیک ، فشار سنج دیافراگم از شرایط کار محافظت می کند!

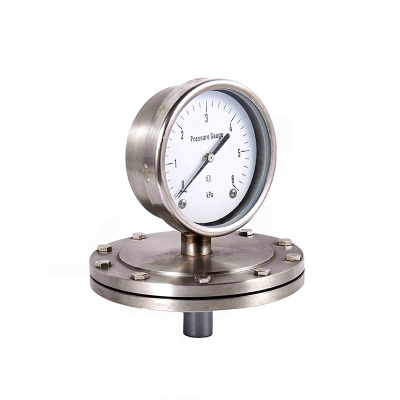

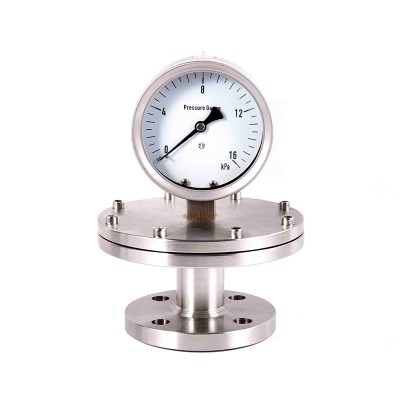

سنج فشار دیافراگم ابزاری است که فشار را بر اساس اصل تغییر شکل یک دیافراگم الاستیک اندازه گیری می کند ، مزیت اصلی آن در توانایی کنترل مستقیم رسانه های چسبناک ، ذرات ، کریستالی یا خورنده است. برای جلوگیری از مشکلات خرابی معمولی سنج (مانند سنجهای فشار دیافراگم) ناشی از انسداد متوسط یا خوردگی. موارد زیر از دو جنبه برنامه نمونه اولیه و نقاط استفاده توضیح داده شده است:

برنامه نمونه اولیه

1. صنعت شیمیایی
فشار رسانه های خورنده (مانند محلول های اسید و قلیایی ، گاز کلر ، سولفیدها) یا مواد چسبناک (مانند رزین ها ، رنگ ها) را اندازه گیری کنید. برای مثال: نظارت بر فشار در داخل رگ واکنش ، کنترل فشار در خط لوله های اسید و قلیایی ، مواد دیافراگم (مانند Hastelloy یا PolyteLoy یا PolyteTetratrafluorooroorooroorooroorooroorooroorooroorooroorooroorooroorooroorooroorooroorooroorooroortylene ابزار.

2. صنعت مواد غذایی و دارویی
مورد استفاده برای کاربردهای بهداشتی ، مانند محصولات لبنی ، صنعت شراب ، سس ها ، مایعات دارویی و غیره ، برای اندازه گیری فشار رسانه های چسبناک یا به راحتی آلوده. دیافراگم از فولاد ضد زنگ (316L) یا پلی تترا فلورو اتیلن با سطح صاف و دارای سطح صاف و بدون گوشه مرده ساخته شده است. این امر می تواند در برابر تمیز کردن و ضد عفونی (مانند عقیم سازی بخار) مقاومت کند و از آلودگی باقیمانده محیط جلوگیری کند.

3. حفاظت از محیط زیست و تصفیه فاضلاب
فشار رسانه های حاوی ذرات مانند فاضلاب ، لجن و گل مانند فشار در خروجی مخزن رسوب و فشار در خط لوله حمل و نقل لجن را اندازه گیری کنید. ساختار سفت و سخت دیافراگم می تواند در برابر فرسایش ذرات مقاومت کند و مستعد ابتلا به گرفتگی نیست (بدون کانال های باریک طولانی) ، بنابراین مشکل Geauges Imped Geauge را حل می کند.

4. صنعت روشن و صنعت چاپ و رنگ آمیزی
از آن برای نظارت بر فشار در رسانه هایی مانند عوامل اندازه (برای چاپ و رنگرزی) و محلول های صابون درجه حرارت بالا استفاده می شود. دیافراگم می تواند در برابر دمای متوسط تا پایین (به طور معمول -40 تا 150 ℃ و با مواد خاص ، حتی دمای بالاتر) مقاومت کند و در برابر چسبندگی رسانه های چسبناک مقاوم است و از اندازه گیری پایدار طولانی مدت اطمینان می دهد.


کلید عملیاتی
1. هسته انتخاب
· ویژگی های متوسط: مواد دیافراگم را بر اساس خوردگی محیط انتخاب کنید (به عنوان مثال ، دیافراگم پلی تترالورو اتیلن برای اندازه گیری اسیدهای قوی ، 304 فولاد ضد زنگ برای رسانه های ضعیف فاسد و آلیاژ Hastelloy برای رسانه های بسیار خوردگی). هنگامی که ذرات سخت وجود دارد ، باید دیافراگم ضخیم تر و مقاوم در برابر سایش انتخاب شود (به عنوان مثال ، فولاد ضد زنگ با ضخامت 1.5 میلی متر یا بیشتر).
· دامنه فشار: دامنه اندازه گیری فشار دیافراگم معمولاً 0 تا 6 مگاپاسکال است (تحت فشار کم تحت تأثیر فشار کم است ، در حالی که فشار بالا برای تقویت استحکام نیاز به استفاده از دیافراگم های راه راه دارد و فشار اندازه گیری شده باید در محدوده 1/3 تا 2/3 از دامنه اندازه گیری (برای جلوگیری از تغییر دائمی از فشار به دلیل دیافراگم به دلیل دیافراگم) قرار بگیرد.
· سازگاری دما: اگر دمای متوسط خیلی زیاد باشد (بیش از 150 ℃) ، بر کشش دیافراگم تأثیر می گذارد. بنابراین ، لازم است که ماده ای را انتخاب کنید که بتواند در برابر درجه حرارت بالا (مانند آلیاژ مونل) مقاومت کند یا یک حلقه تراکم (برای کاهش دمای تماس دیافراگم) نصب کند.

2. در مورد نصب
· موقعیت نصب: نصب عمودی (با دیافراگم رو به پایین) را ترجیح می دهید تا از رسوب رسانه در سطح دیافراگم جلوگیری شود. در صورت نصب به صورت افقی ، اطمینان حاصل کنید که دیافراگم به موازات محور خط لوله برای کاهش ضربه ذرات است.
· روش اتصال: از فلنج یا اتصال نخ (بسته به مشخصات لوله) استفاده کنید ، و از یک مهر و موم محکم استفاده کنید (مواد واشر باید با محیط سازگار باشد ، مانند واشر پلی تترا فلوئورو اتیلن برای مقاومت در برابر اسید) ، برای جلوگیری از نشت واسطه از راه حل محفظه ابزار.
· از تداخل خودداری کنید: از منابع لرزش قوی (مانند بدن پمپ) یا میدان های مغناطیسی قوی خودداری کنید. در صورت لزوم ، براکت های جذب کننده شوک را نصب کنید تا از خستگی دیافراگم جلوگیری شود یا نشانگر از لرزش باشد ، که می تواند بر خواندن تأثیر بگذارد.

3. سود و نگهداری
· بازرسی قبل از شروع: اطمینان حاصل کنید که دامنه با فشار اندازه گیری شده (ممنوعیت استفاده از فشار بیش از حد) مطابقت دارد ، و سطح غشای عاری از آسیب ، تغییر شکل است و اشاره گر در صفر است (وقتی هیچ فشار وجود ندارد).
· خواندن روزانه: پس از تثبیت نشانگر ، مقدار را بخوانید (در طول جریان محیط ، ممکن است نوسانات وجود داشته باشد و از یک دستگاه میرایی برای صاف کردن اشاره گر استفاده می شود). در صورت اندازه گیری یک محیط چسبناک ، لازم است که به صورت دوره ای سطح دیافراگم را به صورت دوره ای تمیز کنید (برای مثال ، از طریق دریچه منفجر).
· نگهداری منظم:
چک های ماهانه را در مورد عملکرد آب بندی دیافراگم انجام دهید (بدون نشت ، بدون شکاف).
کالیبراسیون هر شش ماه یک بار انجام می شود (با مقایسه با یک منبع فشار استاندارد. اگر انحراف بیش از 1.6 سطح باشد ، مکانیسم انتقال باید تنظیم شود).
اگر محیط حاوی اجزای خورنده باشد ، دیافراگم باید سالانه جایگزین شود (برای جلوگیری از تخریب و کاهش بعدی در دقت).

خلاصه:
طراحی نمونه اولیه سنج فشار دیافراگم در اطراف "" اندازه گیری فشار در رسانه های سخت "محور است و عمدتاً در صنایعی مانند مهندسی شیمی ، فرآوری مواد غذایی و حفاظت از محیط زیست استفاده می شود. هنگام استفاده از آن ، باید به سازگاری مواد ، حفاظت از نصب و نگهداری منظم توجه شود تا از عملکرد پایدار آن اطمینان حاصل شود. $ $
